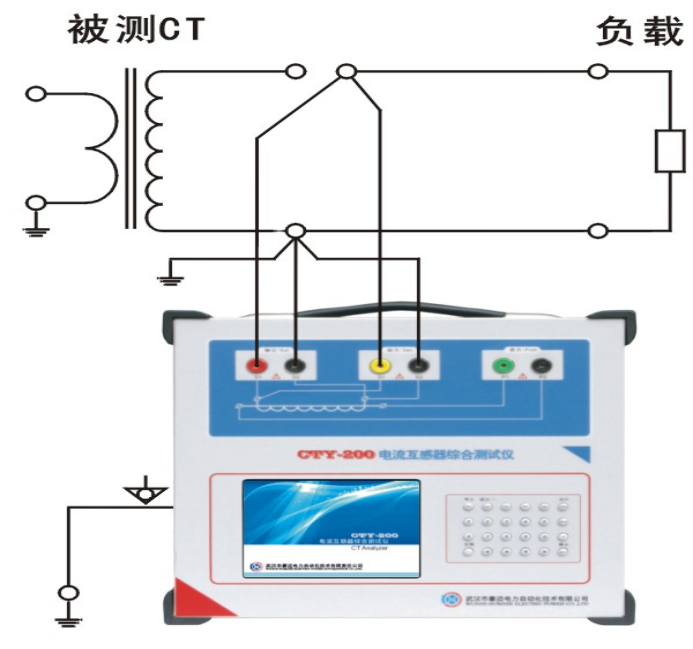

△ 现场接线图

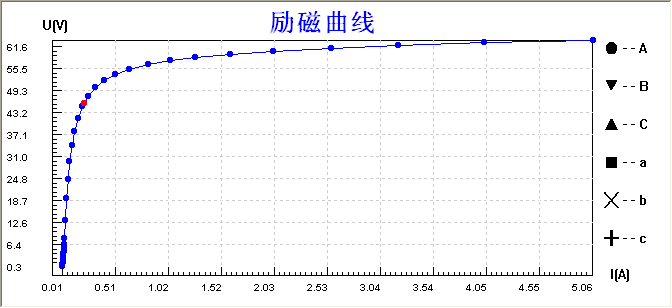

2）从二次侧施加电压测出CT的二次绕组直阻（折算至75℃）和励磁曲线。

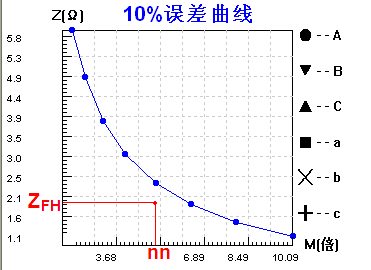

根据励磁曲线和CT的二次绕组直阻，测试仪自动计算出CT误差曲线， 5Pnn的CT用5%误差曲线，10Pnn的CT用10%误差曲线。

5Pnn和10Pnn的CT可认为最大电流倍数为nn，二次回路阻抗为ZFH，查阅曲线上(nn，ZFH )位置若处于曲线下方，则该CT满足使用需求，若位于曲线上方，则不合格。

测试仪可根据给定负荷、励磁曲线自动计算准确限值。

计量CT： 额定负荷下，根据准确等级不同，复合误差等于或大于10%的最小一次电流与额定一次电流之比。

稳态保护CT ： 额定准确限值一次电流与额定电流之比。 根据准确等级不同，准确限值系数ALF、Kalf定义为CT 的复合误差小于或等于5％或10％时的一次电流。

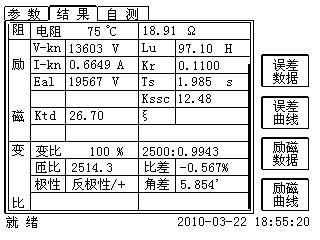

测试仪直接测试CT匝比（CT内部有补偿措施，匝比不一定是整数）。 根据励磁数据计算各电流、负荷下的角比差表。 比差和角差随二次电流的减小而增大，随二次负荷的减小而减小。 当二次负荷功率因数增大，比差减小而角差增大。

根据GB1208-2006及DL/T866-2004规定计量CT误差限值不得超过下表：

故障稳态时，数十倍的额定电流会导致CT二次侧电流中包含大量高次谐波，高次谐波小，则复合误差小。 测试仪根据励磁曲线自动推算出复合误差。

复合误差： 在规定的工作循环中最大瞬时误差电流，表示为额定一次短路电流峰值的百分数。

GB1208-2006及DL/T866-2004规定P级、PR级CT误差限值不得超过下表：

故障暂态时，CT二次电流中包含衰减的直流分量。

峰值瞬时（总）误差： 在稳态条件下，一次电流瞬时值与二次电流瞬时值乘以变比Kn两者之差的均方根值。 测试仪根据给定负荷和励磁曲线自动计算峰值瞬时误差。

GB16847-1997及DL/T866-2004规定TP级CT误差限值不得超过下表：
