发电机失磁保护是发电机继电保护的一种，当发电机的励磁突然消失或部分消失至完全失去时，励磁电流逐渐衰减至零。 当δ超过静态稳定极限角时，发电机与系统失去同步，此时发电机保护装置动作于发电机出口断路器，使发电机脱离电网，防止发电机损坏和保护电网稳定运行。
发电机定子侧阻抗判据有两种阻抗圆，异步阻抗圆或静稳边界圆，动作方程为：

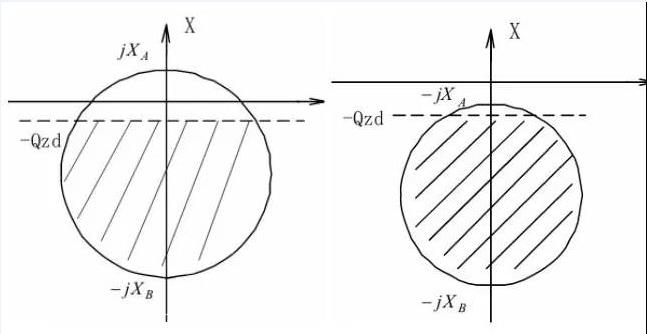

对于阻抗判据，可以选择与无功反向判据结合： Q<－Qzd。 下图为静稳阻抗继电器和异步阻抗继电器特性图，图中阴影区域为动作区，虚线为无功反向动作边界。

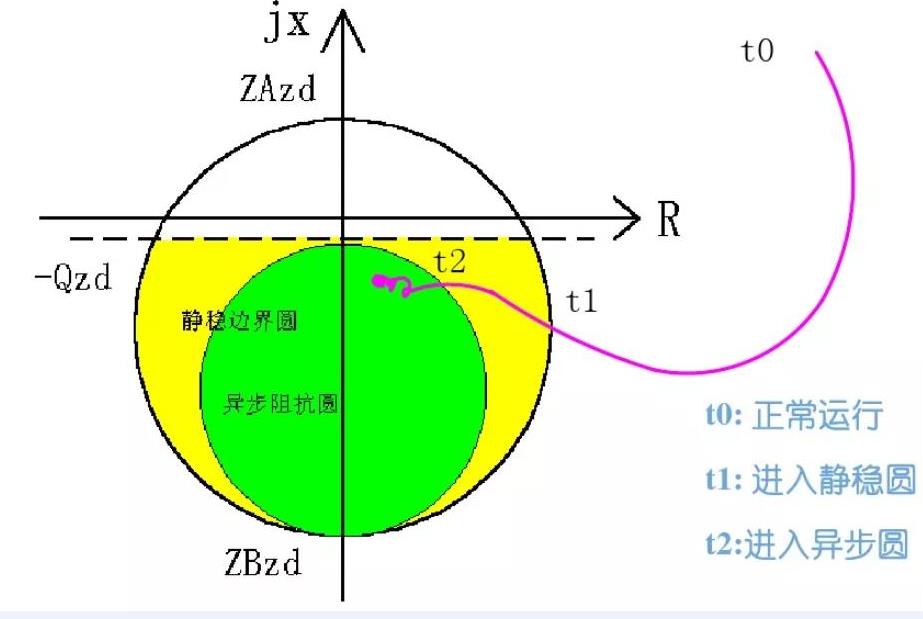

△ 发电机机端正序测量阻抗失磁后的变化轨迹
△ 失磁后阻抗圆的变化过程
发电机失磁保护调试项目是发电机保护调试的重难点，下面举例说明发电机失磁保护阻抗圆的调试方法。

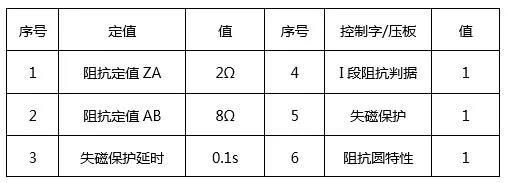

注： 阻抗圆特性置“1”表示异步圆，置“0”表示静稳圆
继保之星-S60 手持式继电保护测试系统输出电压UA、UB、UC、UN接入发电机保护装置机端电压端子排。 继保之星-S60 的输出电流IA、IB、IC、IN接入发电机保护装置机端电流端子排。 发电机保护装置端子排的跳闸出口接入继保之星-S60 开入量A和公共端。

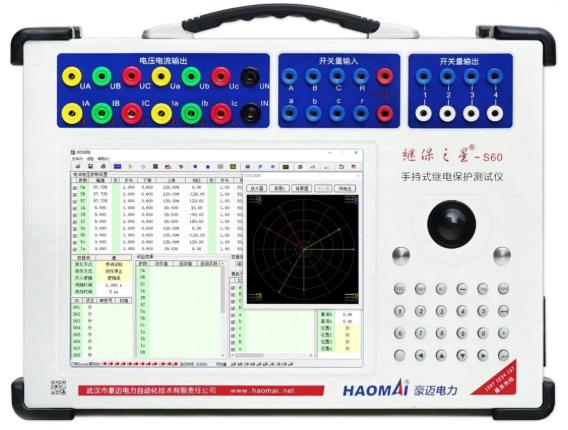

△ 继保之星-S60 手持式继电保护测试系统

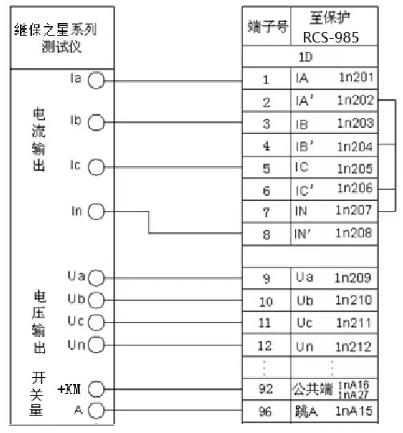

△ 失磁保护接线图

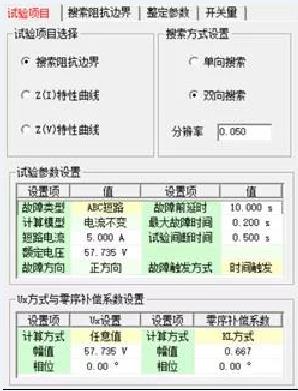

搜索方式设置： 双向搜索，表示动作区与不动区双向来回搜索至边界。
故障设置： 故障类型一般选择ABC短路，可选择电流不变的方式，短路电流可设置为5A（若系统负荷下可减小短路电流）。
时间设置： 故障前时间要满足PT断线返回，一般设置10~12s，最大故障时间大于定值0.1s。 试验间断时间0.5s，为正常输出时间。 故障触发方式选时间触发。
零序补偿系数： 由于选择的是三相短路，可不设置零序补偿系数。
搜索中心： 根据定值可推算出中心为5Ω(（8Ω+2Ω）/2=5Ω)，角度为∠-90°，设置Z-Φ，软件自动换算出R-X。
搜索半径： 由定值推算出异步圆半径为3Ω(（8Ω-2Ω）/2=3Ω)，半径大于3Ω即可。 搜索步长决定着搜索精度。
搜索线数： 由起始角度、终止角度和角度步长决定，一般设置12个搜索点。
整定参数设置： 整定阻抗为定值单上的值，可设为8Ω，角度为-90°。
手动设定保护区域： 区域选择为圆特性，软件中的整定阻抗Z为定值异步阻抗ZB=8Ω，偏移量为异步阻抗ZA=-2Ω，由于是异步圆，阻抗角度设置为-90°。 设无功反向-Qzd大于-2Ω。
开始试验后失磁保护动作，保护装置上显示对应报文信息，继保之星-S60 开入量A采集动作信息在对应搜索点打绿点，搜索出失磁保护异步圆。

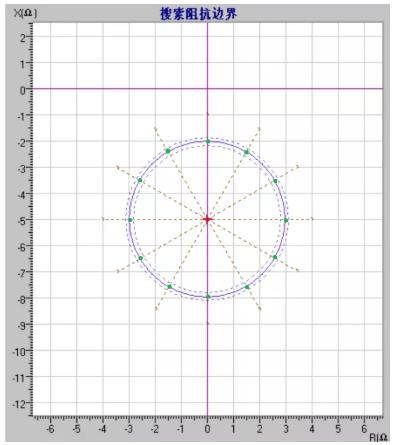

△ 失磁保护异步圆边界
思考： 如果阻抗圆特性整定为“0”即为静稳圆时，对应参数设置情况与圆特性如何？

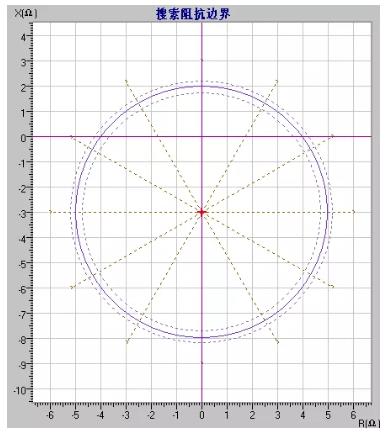

此时搜索中心应设置为3Ω∠-90°，搜索半径为6Ω，大于静稳圆半径5Ω，整定阻抗为8Ω，偏移量为2Ω，阻抗角度为-90°。
