​我们进行电流互感器试验时，可测试变比、角差、比差、伏安特性曲线等，若需更加精准地了解CT性能，还需对不饱和电感、剩磁系数、二次时间常数、磁滞曲线、极限电动势、准确限制系数、误差曲线等参数进行计算分析。 此次我们主要介绍保护类CT如何利用误差曲线与准确限制系数来进行CT校核。

复合误差： 稳态情况下，一次电流瞬时值与二次电流瞬时值乘以额定电流比（变比），两者之差的方均根值。

误差曲线： 保护用电流互感器在短路电流流过一次绕组时，向二次侧传递电流信息，为保证继电保护装置正确动作，互感器必须有一定的准确度，即复合误差不超过限值，这个限值有5％和10％两种。 保持误差限值不变，一次电流倍数与二次负荷的关系曲线通常称为误差曲线。

注： CT在过电流情况下，由于励磁电流波形畸变，二次电流不再是正弦波，无法直接通过电流误差和相位差规定CT误差特性，需要用到复合误差。

准确限制系数（Kalf或者ALF）： 稳态情况下，CT能满足复合误差要求的最大一次电流值（Ipal）与额定一次电流（Ipn）之比，Kal=Ipal/Ipn。

准确限制系数标准值一般有： 5、10、20、30、40。

如CT铭牌标注10P30，则准确级为10P，准确限制系数为30，短路电流不超过30倍的IN，CT的复合误差不会超过10%。

△ 5%误差曲线

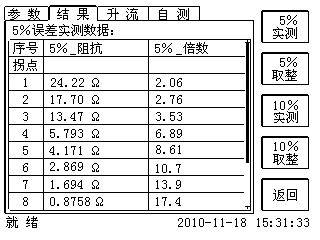

△ 5%误差数据

1）根据实测二次负荷值，对照误差数据表格或者误差曲线查找比对。

M=I1M/I1N=Kn×I1/Kn×I2N=10I0/I2N

I1M： 一次侧最大短路电流、I1N： 一次侧额定电流、I2N： 二次侧额定电流、I2： 二次电流、I0： 励磁电流、Z2： 二次绕组阻抗、E0： 二次绕组感应电动势、Kn： 额定电流比。

ZB： 10%误差时，允许的最大负荷阻抗、M： 一次最大短路电流倍数。

举例： CT铭牌标注5P10，查5%误差曲线得最大允许二次阻抗为2.8Ω，可通过实际二次阻抗实测值判断CT性能是否满足保护要求。

1）如果实测负荷等效阻抗为1Ω。

表示该CT可以带动二次侧所连接的负荷（包含电缆、保护装置、测控装置，表计等），保护动作时，复合误差小于5%，保护可以正确动作。

表示该CT带不动二次侧所连接的负荷，CT提前饱和，导致保护拒动。

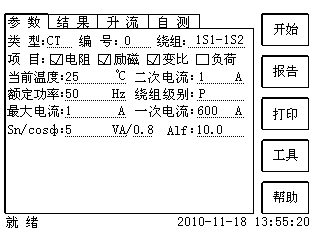

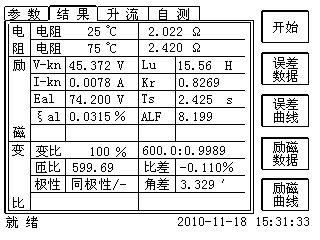

△ 准确限制系数测试结果

注意： 若实测ALF大于或等于额定值，则CT合格，接下来可进行其他测试。 若实测ALF小于额定值，则CT判定为不合格。

举例： CT铭牌标注10P20，变比为1000:1，保护速断定值为20A，如何判断ALF对保护动作的影响？

表示该CT的一次最大工作电流能达到25kA，换算到二次侧，最大短路电流可达到25A，并且复合误差小于10%，速断可正确动作。
