【配电自动化】就地型馈线自动化FA试验
发布时间:2020/01/08武汉市豪迈电力自动化技术有限责任公司



配电自动化FA是指在故障时获取故障信息,并自动判别和隔离馈线故障区段以恢复对非故障区的供电,从而减小停电面积和缩短停电时间。 其中,就地型FA自动化的控制通过利用重合器和分段器、利用重合器和重合器、利用点对点通信等方式实现就地隔离故障,故障信息上传。








试验地点: 江西省XX供电公司

试验设备: 配电之星-P2200A1 配电自动化终端测试仪3台、WDS-3 配电开关模拟试验盒1台、柴油发电机1台、笔记本1台、对讲机若干。 (FTU使用物联网卡与主站通信)

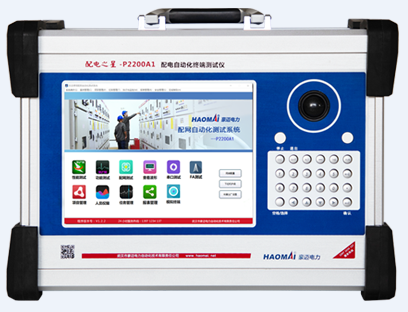

△ 配电之星-P2200A1 配电自动化终端测试仪

下图为试验现场10kV线路正常投运一次接线图。
终端自愈控制策略.: 变电站开关CB重合两次、线路首级分段开关FD1通电延时20s后合闸,FS1为首端分段开关, FS2~FS6/ LSW1~LSW2为自适应综合型智能负荷分段开关/联络开关,YS1~YS2为用户分界开关(断路器)。 将WDS-3 配电开关模拟试验盒放置在CB开关,模拟其动作,3台配电之星-P2200A1配电自动化终端测试仪分别放置于FS1、FS2、FS3处模拟故障电流电压。

△ 10kV线路正常投运一次接线图

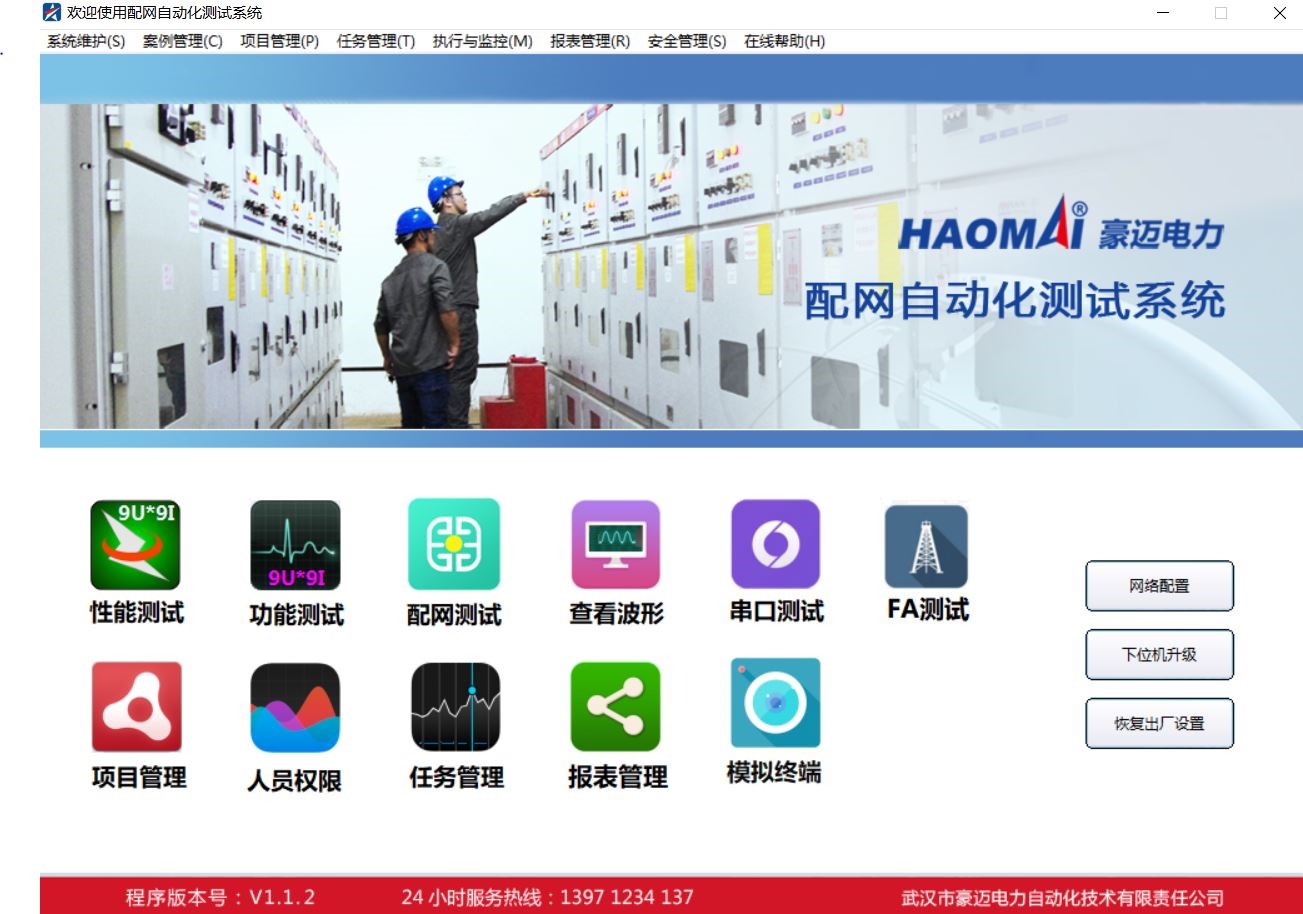

△ 配电之星-P2200A1配电自动化终端测试仪主界面

△ FA测试模块界面

FA测试模块界面可显示每台测试仪对应终端状态。 此次试验模拟故障1、2、3分别为FS1、FS2、FS3开关对应配网测试仪的输出状态和开关状态。 根据终端状态设定故障时电流、电压、开关位置等电气模拟量,结合电流方向判断开关前后故障类型,找出故障点,快速隔离故障,无需进行繁琐状态序列推演。

此次试验以故障发生在主干路FS2与FS3之间为例,进行就地型FA自动化动作过程分析:

FS1、FS2检测故障电流并记忆,FS3未检测到故障电流。
首先CB保护跳闸(跳开临时接入的WDS-3 配电开关模拟试验盒),FS1~FS6失电延时分闸。 开关CB及FS1-FS6全部跳开,处于分闸位置。
CB(WDS-3 配电开关模拟试验盒)在2s后第一次重合闸。 FS1一侧有压且有故障电流记忆,延时20s合闸。
FS1合闸后,FS2一侧有压且有故障电流记忆,延时7s合闸。 FS4一侧有压但无故障电流记忆,启动长延时57s合闸。
FS2合闸于故障,由于是永久故障,CB再次跳闸,FS2失电延时分闸并闭锁合闸。
FS3失电分闸,因短时来电闭锁合闸,FS4~FS6失电延时分闸。
CB(WDS-2 配电开关模拟试验盒)二次重合,FS1、FS4、FS5、FS6依次延时合闸,LSW1自动转供(或人工合闸)。
所有动作完成后,将故障隔离在FS2与FS3之间,动作过程中3台配电自动化终端测试仪持续输出FS1-FS3故障态,并记录对应终端开关位置的状态变化,主站接收上述动作报文并录波,上送10kV线路FA自动化动作信息报告来判别故障区间。
