实例丨220kV变电站交流电源系统接地方式排查
发布时间:2019/12/31武汉市豪迈电力自动化技术有限责任公司
​加装剩余电流监测(保护)装置是防止人身触电、电气火灾及电气设备损坏的有效措施。 在加装剩余电流监测装置之前,首先要对站用交流电源系统接地方式进行排查。 为配合国家电网设备部站用交流电源系统接地方式排查工作,武汉豪迈正维直流工作组和二次检修班对XX市220kV变电站开展了专业排查。
排查流程:

1)查对图纸,明确站用低压交流电源系统及各馈出线路的接线方式。

2)现场核对,确保接线方式正确,掌握零排接地、断路器、接触器、切换装置供电情况以及双电源共零回路。

3)测试所有馈线的剩余电流,确定系统是否存在多点接地,若实测回路剩余电流<150mA(对于双电源共零回路解开备用供电回路零线),认为其零线无重复接地。

4)若实测非共零回路剩余电流值≥150mA(对于双电源共零回路解开备用供电回路零线),则将该馈出回路逐极停电,通过测试零线对地绝缘进一步核查该回路零线是否有重复接地。

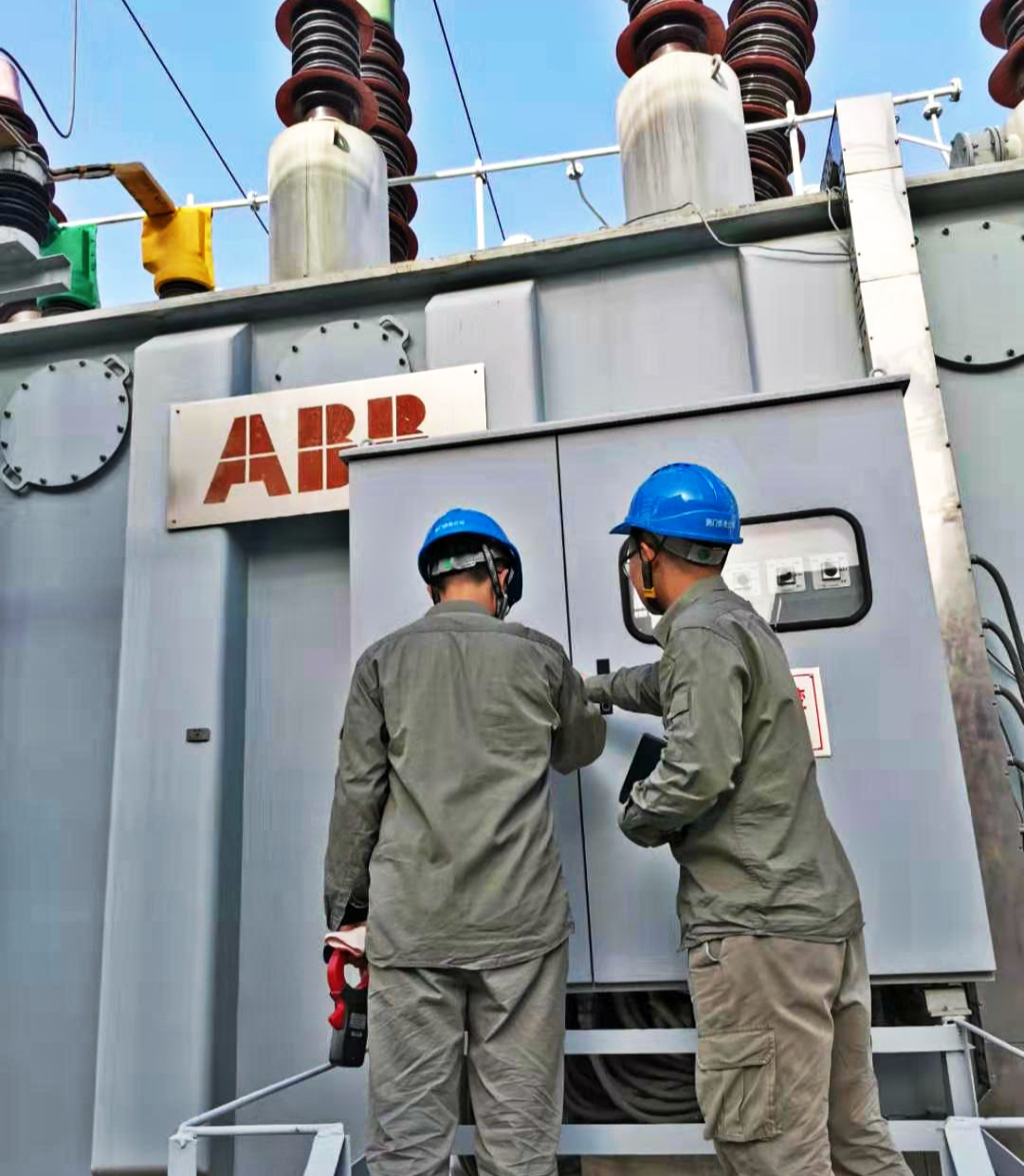

接地方式排查: 根据站用交流电源系统图纸,现场逐点核查站用交流电源系统接地点。

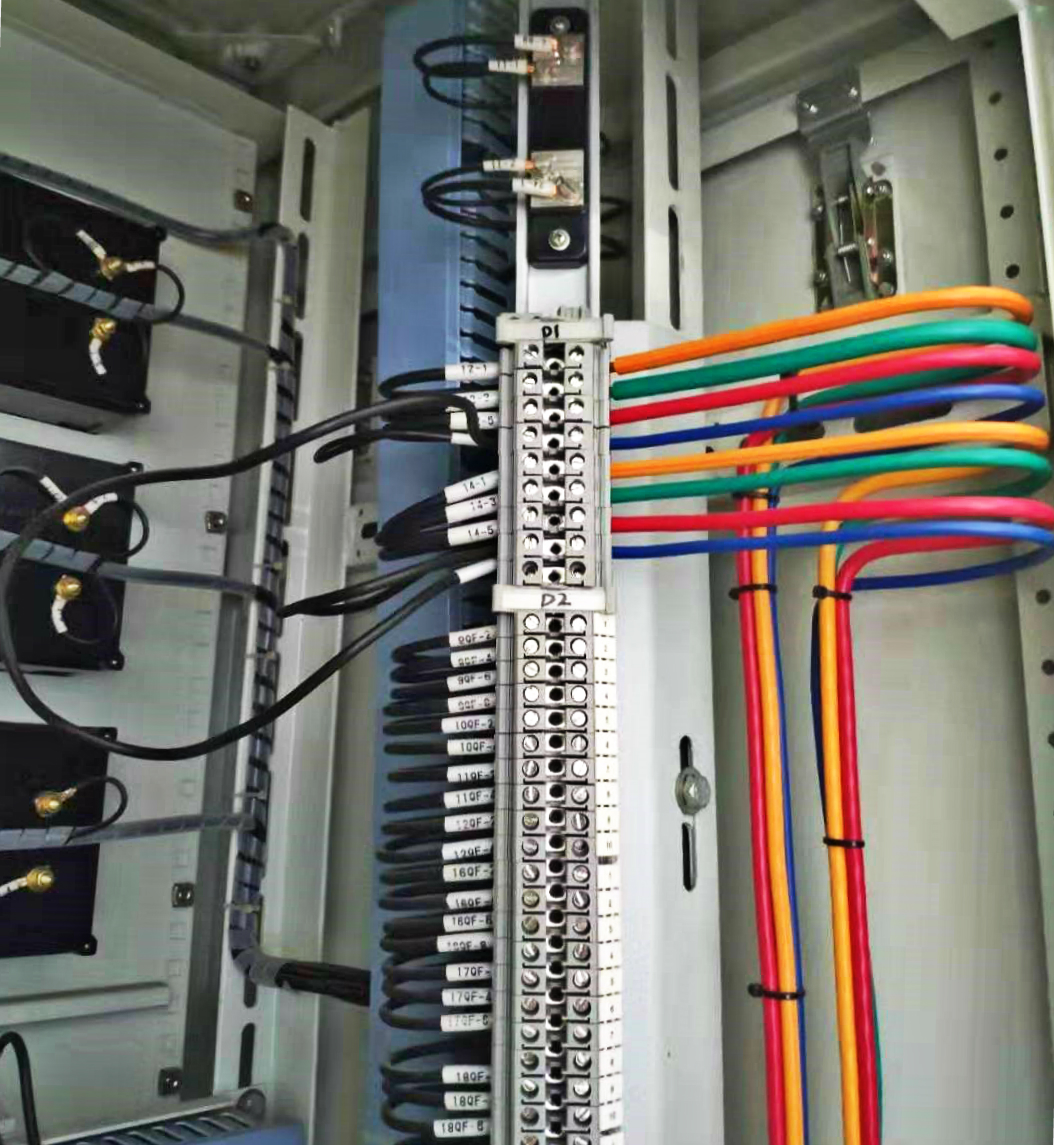

△ 核查双电源回路是否存在共零

△ 共零未接地

对于单电源及双电源未共零回路(以及双电源共零回路经切换后的馈出回路),若实测回路剩余电流不超过150mA时,可认为其零线无重复接地,运行中的剩余电流不会对剩余电流保护及监视带来不利影响。 若实测回路剩余电流达到150mA及以上,可对该馈出回路逐极停电,通过零线对地绝缘测试进一步检查该回路电缆及用电设备零线是否重复接地。

对于双电源共零回路,从中央馈电屏I、II段母线馈出后,在负载侧配电箱采用三极切换装置,两路电源的零线在负载侧共用一根零排,三相不平衡电流将存在分流,导致测试所得电流值不能真实反映该馈出线的实际剩余电流,测试电流均比实际剩余电流大,应停用一路电源并解除该电源零线后进行测量。 若测量值﹤150mA,可认为无重复接地。

经排查,发现该变电站站用交流电源系统共有14组双电源回路,其中12组共零未接地,1号直流充电屏电源、2号直流充电屏电源未共零未接地,且对应的断路器、切换装置空开都为3极。

此次排查摸清了变电站站用交流系统运行情况,为下一步开展剩余电流监测(保护)加装等工作打好坚实基础。
