目前CT励磁特性试验方法主要有工频法和低频法两种。

其中工频法通过在CT二次施加工频电压，测试CT二次绕组的电压-电流关系（伏安特性），这种方法具有快速、直观的特点，但存在以下缺点：

1）所需测试仪器功率大，笨重；

2）对于饱和电压比较高的CT，难以测试出CT的饱和段。

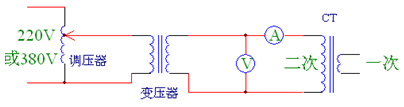

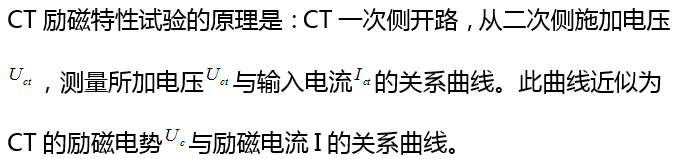

△ 工频法测试原理

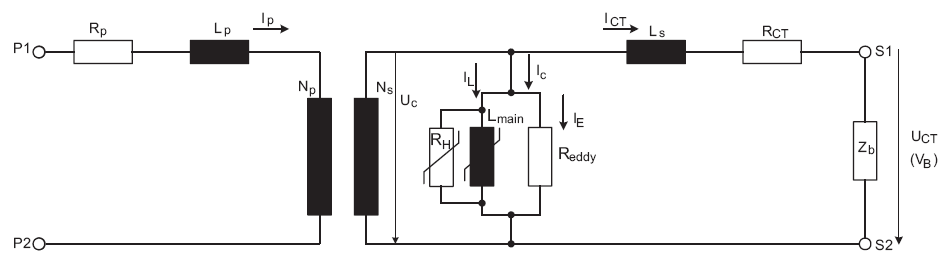

△ CT模型

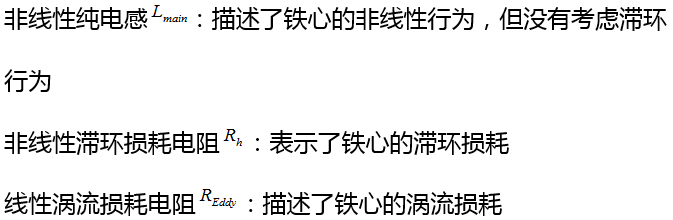

1）上图中铁心由以下3个参数建模：

假设当f = 50Hz时，为达到励磁电流Ix，所需施加的电压Vx = Ix·2πf L = 2000V

若施加不同频率：

f = 50Hz，Vx ＝ 2000V

f = 5Hz， Vx ≌ 200V

f = 0.5Hz，Vx ≌ 20V

可见需要使CT进入相同饱和程度，施加较低频率信号所需电压可以大幅度降低。

• 从CT的数学模型可以看出，要实现低频测试结果与工频测试结果的一致性，必须保证不同频率下的铁心具有相同的磁通。

• 要将低频法测试结果正确转换为工频测试结果，必须进行准确的频率归算。

• 受励磁阻抗非线性的影响，所需电压并非与频率呈线性比例关系，并非随着频率等比例降低，需要严格按照互感器的精确数学模型进行完整的理论计算。

• 测试设备的输出电压低，输出容量低；

• 测试设备小巧、轻便；

• 测试过程更加安全，不影响CT绕组绝缘。

相关标准中的低频法依据

CT变比试验可分为电流法和电压法两类。

其中电流法是在一次侧通大电流，直接测量二次侧电流，计算变比、比差、角差，这种方法得到的结果比较准确、直接，但具有明显的局限性，设备笨重、测试范围窄等。

△ CT 模型

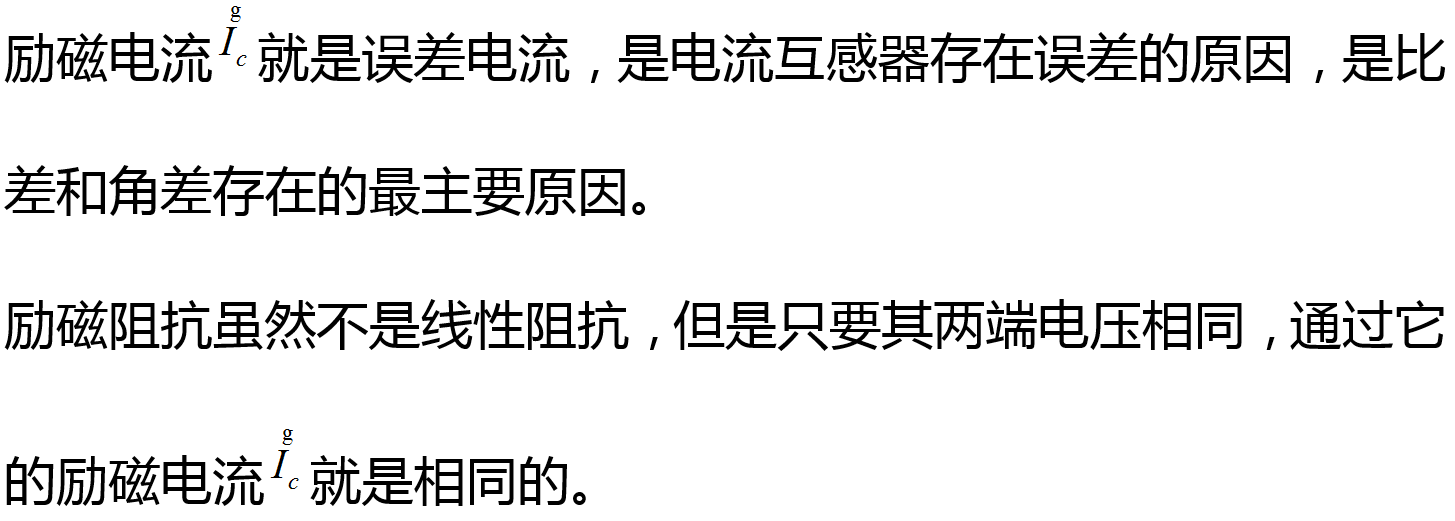

1）从CT模型图可以看出：

通过在二次加压的方法，使得励磁阻抗上的电压与某种运行状态的电压相同，即可模拟这种运行状态，测量此励磁电流，通过计算就能得到电流互感器在所模拟的运行状态下的变比、比差、角差和复合误差。

根据上述模型得出下述CT等效相量图

△ CT等效相量图

• 测试设备输出电流小，输出容量低；

• 可利用低频法测试结果，测试设备小巧，轻便；

• 测试过程更加安全；

• 无需大电流，测试范围宽；

• 变比试验利用了励磁试验结果，也部分验证了用低频法进行励磁试验的正确性。
