智能站GOOSE和SV报文检测与分析
发布时间:2019/09/02武汉市豪迈电力自动化技术有限责任公司

智能变电站运维管控和检修调试中,调阅保护装置GOOSE和SV报文进行SCD解析,是测试工作的重要环节。 武汉豪迈电力依据Q/GDW 11156-2014、DL/T860、1396、IEC61850工程继电保护应用模型、国网六统一等相关技术规范和要求,结合智能站现场检修现状与需求,开发出NSA-60 手持式网络分析仪

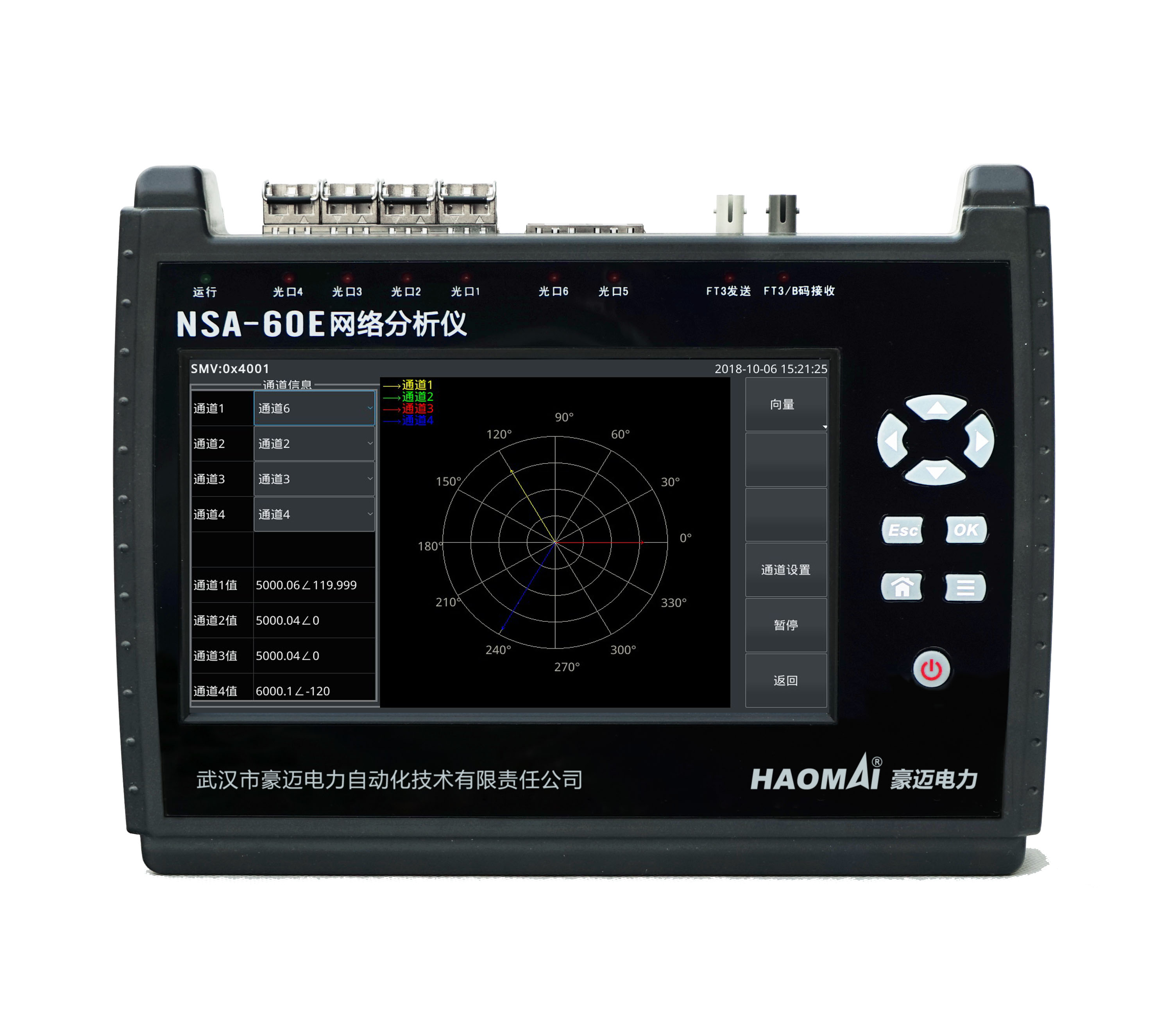

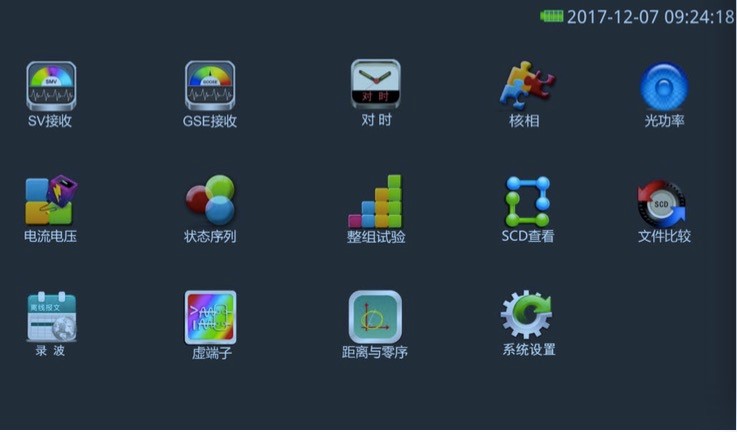

 NSA-60 手持式网络分析仪

在二次设备运维检测过程中,使用NSA-60 可快速排查诸如GOOSE/SV链路中断、保护软压板误投漏投等重大安全隐患,核查SCD及CID配置文件,结合继电保护装置定检,对装置配置文件(主要为CID文件)进行逻辑校验,有效提升智能站精细化运维水平。

GOOSE是什么? 如何进行快速抓包、解析和配置分析?

GOOSE是一种面向通用对象的变电站事件,主要用于实现多IED之间的信息传递,包括传输跳合闸信号(命令),具有高传输成功概率。

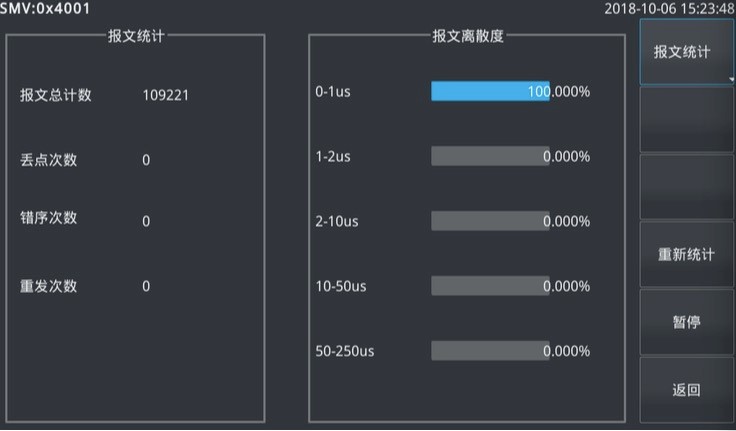

▲ 报文统计

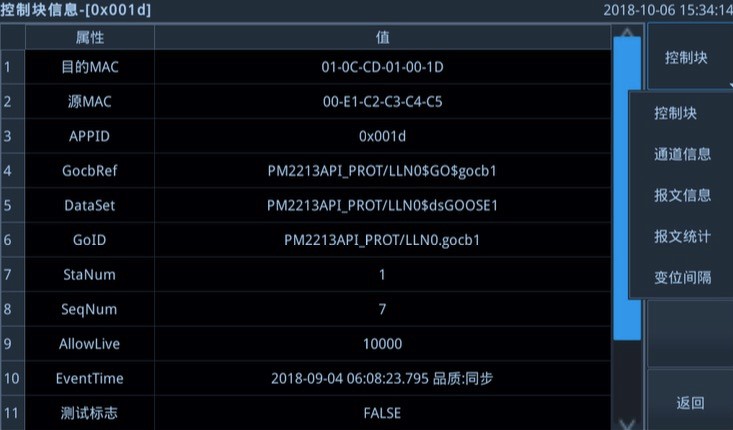

GOOSE控制块: 描述IED的“开出”能力。 IED将需要开出的数据实例化为不同的LN,再按一定的逻辑分类将其汇总至不同的数据集(DataSet),数据集关联至不同的Gocb,如保护装置的跳闸出口、测控装置的遥控出口、智能终端上送采集到的开入量等。

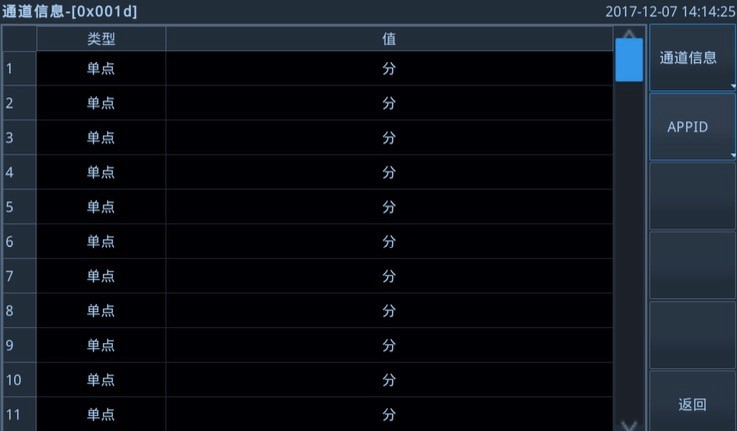

GOOSE通道信息

NSA-60 手持式网络分析仪 采用SOC芯片作为主芯片,此芯片包含两个不同的部分——硬核处理器系统(HPS)和FPGA。 HPS运行Linux系统,通过内部高速总线与FPGA通讯。 此芯片避免了因外部高速走线引起的信号质量问题。
NSA-60 所有外部接口及信号处理全部汇集至SOC芯片。 外接接口包含4个100Mbps以太网口、2个千兆以太网口、1个支持2.5M/5M/10Mbps传输速率的FT3收发接口、1个SD卡接口、1个USB接口、1个千兆电网口(预留),以及4个硬开入量和4个快速硬开出量接口。 其中,FT3接收与B码接收共用一个光接收模块,千兆电网口用于与上位机进行通讯,可实现SMV/GOOSE报文的接收与解析、SMV/GOOSE报文的发送、FT3报文的接收与发送、B码报文的接收与解析、硬开出量动作、硬开入量接收、光功率检测等。

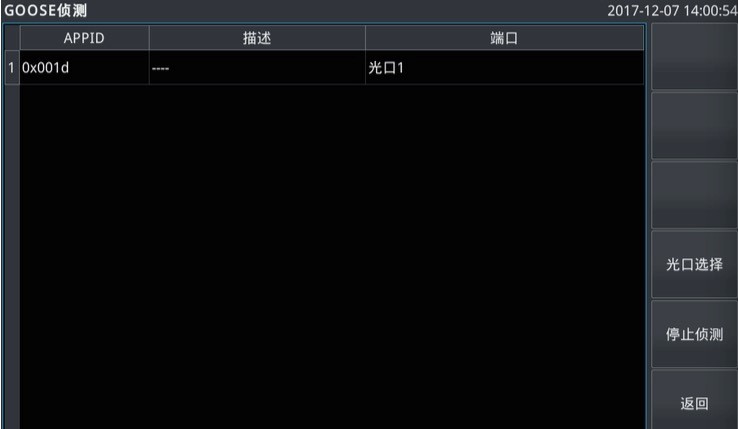

GOOSE侦测

在GOOSE传输机制中,进入“GSE接收”模块,通过报文进行“侦测”。 首先侦测各光口是否接入光纤,未接入光纤的光口将给出提示,接下来进行侦测,将侦测结果显示在界面。 同时,GOOSE服务器可重发相同数据获得额外的可靠性。

GOOSE监测界面

GOOSE源传输GOOSE报文是以数据集形式发送,一帧报文对应一个数据集,一次发送将整个数据集中所有数据值同时发送。

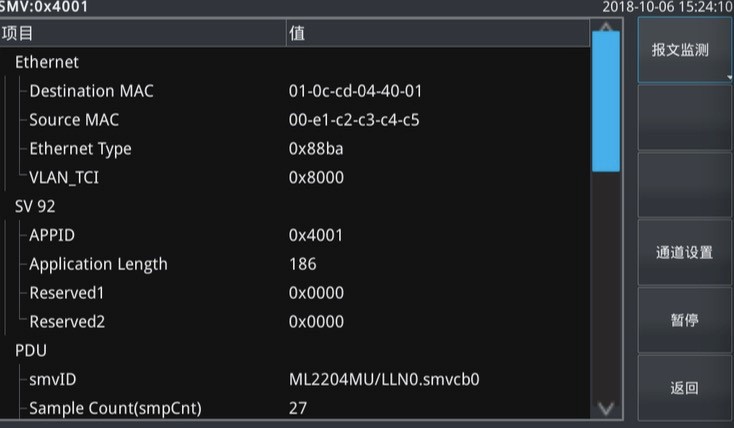

报文监测

SV通俗理解为采样值,交换采样数据集中的采样值的相关模型对象和服务,以及这些模型对象和服务到ISO/IEC8802-3帧之间的映射。

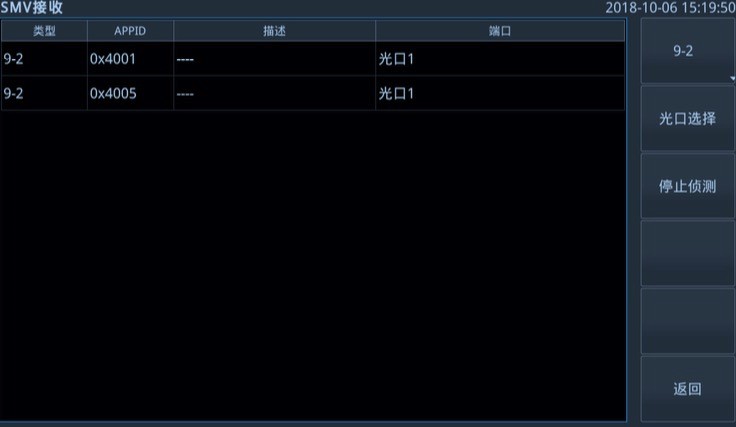

SMV接收

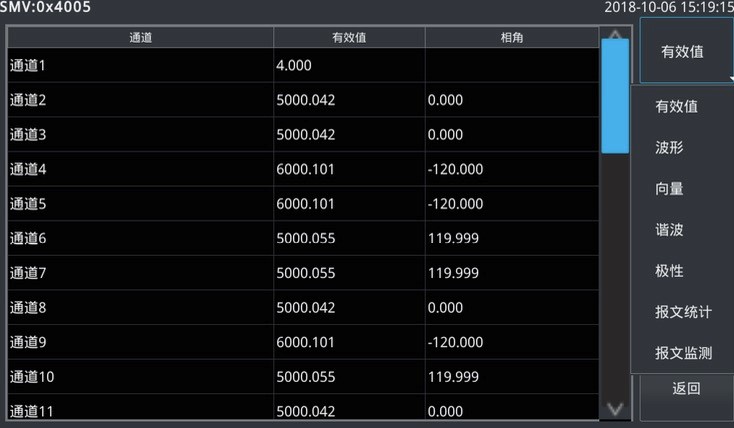

SMV控制块是描述IED将模拟量往外发送的能力,将需要发送的模拟量实例化为不同的LN,将其汇总至发送数据,数据集再关联至Smvcb。 在NSA-60 设备端口进入“SMV接收”界面,点击“侦测”按钮,首先侦测各光口是否接入光纤,未接入光纤的光口将给出提示,接下来进行侦测,将侦测结果显示在界面,点击任意一个APPID的SMV,即可查看有效值。

有效值测试

此外,NSA-60 还支持智能变电站核相与极性测试,用户可选择不同的通道进行核相分析,进行电压和电流的幅值、相位、相序比对,并测试不同的通道所反映的极性情况。

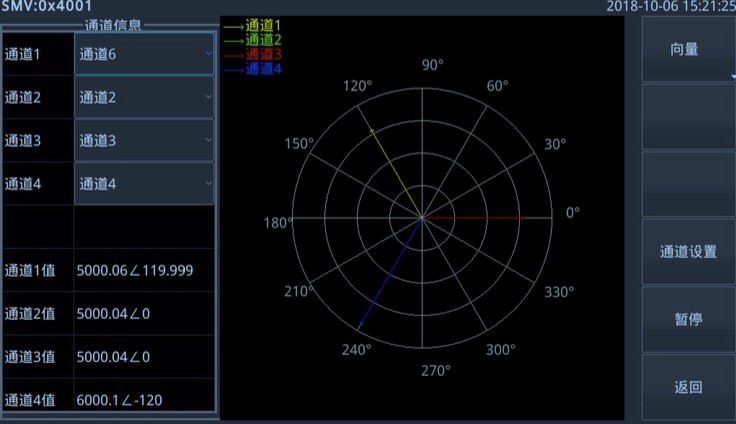

向量测试

通过更改左侧通道信息的通道序号,可查看不同通道在同一坐标下的向量差。 完全遵循IEC61850-9-1/9-2/9-2LE、GOOSE 、IEC60044-7/8 FT3、FT3扩展等各种类型光数字报文标准,完成对光数字继电保护和测控装置的测试。
