主变差动保护是我们平时调试频率最高，难度最大，过程最复杂的一种保护类型，在调试过程中经常会遇到各种各样的问题，这里介绍一个主变差动保护的调试方法，以武汉豪迈电力继保之星6000C（传统保护用继保之星1600）为调试工具来做南瑞继保RCS-978和国电南自PST-1200主变差动保护试验，相信大家看了之后会觉得差动保护其实很简单很明了，将那些繁杂的公式转换都抛之脑后。

1、加采样

来到现场第一步别急着开始做试验，首先我们要看保护装置的采样信息。

数字保护我们要先导取模型文件，一般后台厂家会给我们全站SCD文件，在继保之星6000C上按照步骤导入配置文件，配置通道时最好按照高中低通道1、2、3，通道映射为ABC、abc、UVW的顺序，以免弄错弄糊涂了，正确设置三侧变比信息。然后按照通道接好光纤，在接光纤的时候可以先接保护装置侧，然后接继保仪RX光口，如果指示灯点亮表示接的正确，如果没有亮表示接反了换另一根光纤接RX。南瑞继保RCS-978用的是方口（LC口），国电南自PST-1200用的是圆口（ST口）。

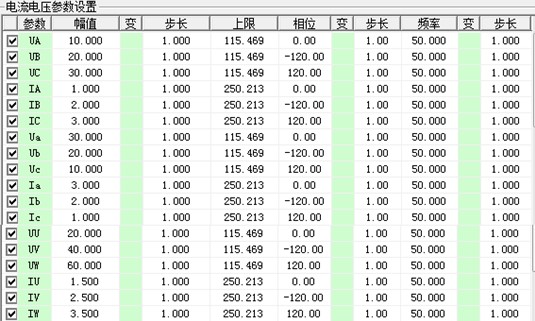

准备工作做好之后可以按照图1所示设置参数：

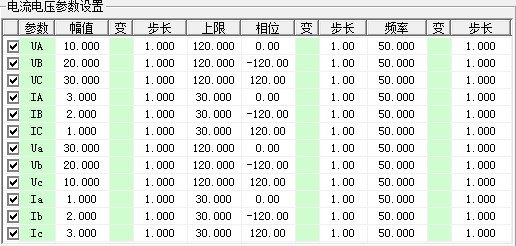

传统继保可以先接线接线时按照黄绿红ABC相的顺序，只有六路电流先接上高中侧（或者高低侧）电流，接好线后开机可以按照图2所示设置参数：

每相设置不同的电压电流量方便检查采样值。在加采样值时以防保护动作产生报文不方便看采样信息最后先将主保护功能退掉。

在加采样值时如果不正确可检查以下情况。

数字继保：确保模型文件导入正确；通道设置与所用的实际光口通道一致；通道映射与交流试验所用的相别对应；CT、PT变比设置与保护装置内部变比一致；高中低三侧SMV接受压板均打开状态；波形监测是否有实时波形输出状态。

传统继保：电流开路指示灯是否处于点亮状态；两根电流测试线是否接反；测试线是否接对位置；CT二次侧划片是否与保护侧断开以防产生分流。

2、看差流

采样值信息无误后第二步可以看差流信息，在此以江西鹰潭洪桥220kV变电站两套保护装置配置信息为例来完成下面的操作。

PST-1200保护定值如下：高中低压侧额定容量为100MVA，电压等级为220kV/110kV/10kV，CT变比分别为300/1、600/1、3000/1，差动电流0.2Ie，速断电流2Ie，拐点1制动电流Ie，拐点2制动电流3Ie，斜率分别为0.5、0.7，（Ie为高压侧二次额定电流）制动公式为Ir = ( | Ih | + | Il | ) / 2，主变接线方式为Y/Y0-△11。

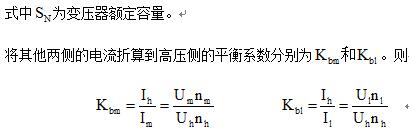

以上参数在“差动保护试验模块设备参数设置”项目里输入可自动计算出各侧二次额定电流。计算结果为高压侧Ihn=0.875A，中压侧Imn=0.875A，低压侧Iln=1.925A。其中Ie=0.875A。也可手动计算，以高压侧为基准，则各侧流入差动保护某相的电流分别

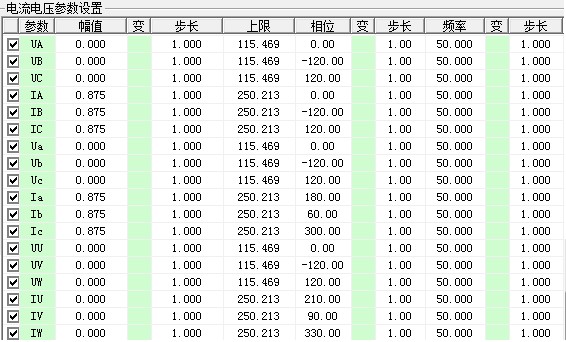

得到各侧二次额定电流值之后就可以在交流试验界面下输入以下幅值和相位观察保护装置上的差流值是否为零。以继保之星6000C为例，高中两侧参数如图3所示：

按照图3设置注意幅值和相位差流一定为0，高中侧相位反差180°

高低两侧参数设置如图4所示：

按照图4设置注意幅值和相位差流一定为0，高低侧相位反差210°

注意：在看差流为零的情况下是六相电流一起加的，所以不用考虑补偿电流问题，在相位上可以自动调整的。

3、做启动

按照上面的方法差流值正常就可以开始做差动保护试验了，首先别急着在差动保护界面做比例制动曲线，应该先在交流试验界面把启动值和速断值做正确。不管是南瑞继保的RCS-978还是国电南自的PST-1200操作方法是一样的。

以上面配值的PST-1200为例，启动定制为差动电流0.2Ie，计算得0.2*0.875A=0.175A，数字保护装置先配值好订阅Goose通道，注意到通道设置与开入映射等细节问题保证能够接受到动作时间信号，传统继保先找到保护装置的一个跳闸出口接入测试仪的开入量端子。然后在交流试验界面下将中低压侧的电流都设为0，高压侧也为0，高压侧三相给一个0.02A的步长，手动或者是自动试验从零开始增加，直到保护装置动作采集到动作时间信号，记下动作值与启动定值比较。速断定制为2Ie，计算得2*0.875A=1.75A，做速断值时建议直接加突变量值1.2倍定值，查看保护装置上是否有差动速断动作报文。此时可能也有差动保护动作保护是正常的因为也大于启动定值。

注意：做启动和速断试验是别忘了投差动保护和速断保护的控制字，在加值的时候最好加ABC三相变化值，如果高压侧只加单相动作值应为1.732倍的启动定值。

4、搜曲线

在完成启动定值校验以后保证了采样值和Goose信号的正确，接线正确就可以很安心的在差动保护试验界面下操作了，剩下最后的一步也是最重要的一步了。

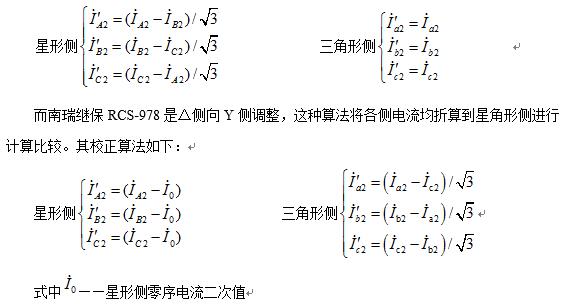

此时国电南自PST-1200和南瑞继保的RCS-978就有些不同了，主要是在补偿电流相位调整方式不同。目前国内大多数保护厂家都是Y侧向△侧调整，这种算法将各侧电流均折算到三角形侧进行计算比较。其校正算法如下：

其实这些转换方式我们知道就行不需要去深究，在差动保护模块里完全可以不用去理会他们，只需要注意设置的相位调整方式就行了。

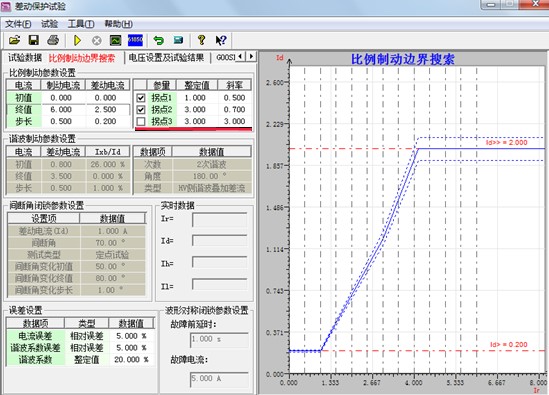

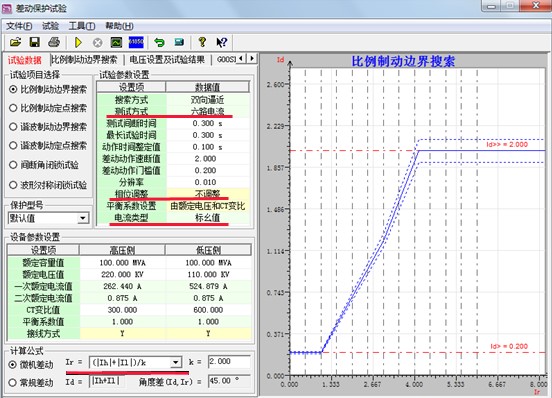

以PST-1200高对中压侧差动为例，按照上面的定值可设参数如图5、图6所示：

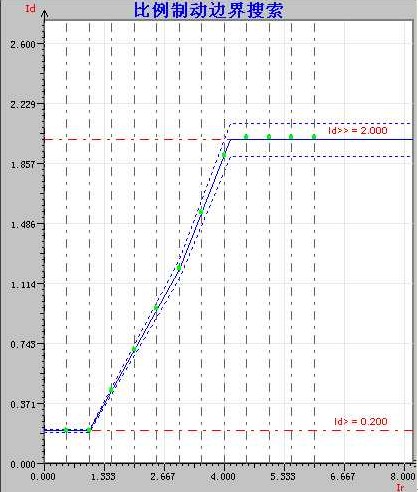

完成上面的设值之后就可以直接开始试验了，此时如果是做PST-1200高对低压侧比例边界曲线相位调整方式就应该选择为高压侧调整了。制动电流与差动电流初值终值步长只会形象图的美观度，测试仪会自动的完成比例制动边界搜索，试验结果如图7所示：

然后我们再以RCS-978的高对低压侧差动为例来说明试验方法，RCS-978的保护定值如下：高中低压侧额定容量为100MVA，电压等级为220kV/110kV/10kV，CT变比分别为300/1、600/1、3000/1，差动电流0.3Ie，速断电流4Ie，拐点1制动电流0，拐点2制动电流0.5Ie，拐点3制动电流6Ie，斜率分别为0.2、0.5、0.75，（Ie为高压侧二测额定电流）制动公式为Ir = ( | Ih | + | Il | ) / 2，主变接线方式为Y/Y0-△11。

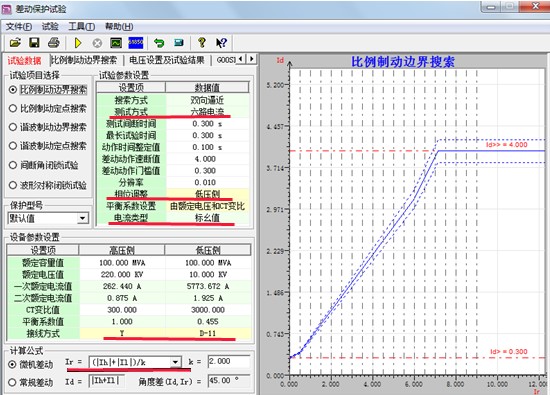

按照上面的定值可设参数如图8、图9所示：

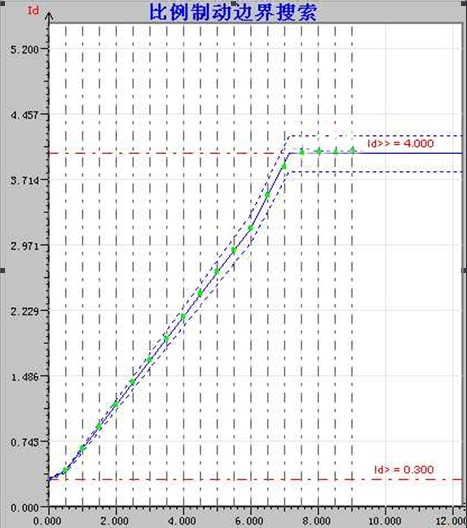

完成上面的设值之后就可以直接开始试验了，制动电流与差动电流初值终值步长只会形象图的美观度，测试仪会自动的完成比例制动边界搜索，试验结果如图10所示：

图7和图10即为比例制动边界曲线，测试仪自动的搜索出这个曲线就省去了我们一个点一个点的加，一个点一个点的描那些复杂的过程了，提高了我们的工作效率而且更加形象的表达出了试验结果。

在边界搜索过程中还是出现了问题就注意这几种细节：

1）测试方式一定要选择六相电流；相位调整高对低的Y侧向△侧调整选择高压侧，△侧向Y侧选择低压侧；电流类型区分清楚是标幺值还是有名值；制动公式一定要选择正确，保护说明书上会明确给出。

2）如果是传统继保上面一部分曲线有可能打不出来，是正常的因为低压侧平衡系数比较低时低压侧输出电流已经达到了最大单相的30A，解决最好方法改定值减小低压侧的变比增大低压侧平衡系数。

3）数字继保还要注意一些控制字、软压板、功能压板、跳闸矩阵的设置。

4）进行高中压侧差动边界时，注意低压侧的SMV压板要么退出不接光纤（或配置不勾选），要么投入时低压侧要有零值输出，保证链路；进行高低压侧差动边界时，注意中压侧SMV压板要么退出不接光纤（或配置不勾选），要么投入时中压侧要有零值输出，还要注意高对低时低压侧的通道映射应改为Ia、Ib、Ic，系统设置变比对应项也改为低压侧实际值。
