实操手册丨一文读懂CTP互感器综合测试仪操作方法
发布时间:2019/03/01武汉市豪迈电力自动化技术有限责任公司

        武汉豪迈电力于2008年针对电力系统互感器测试规范,自主研发生产了CTP 系列互感器综合测试仪,采用直流法、变频法与电压法相结合技术,可准确测量包括CT二次直阻、伏安特性、变比极性等在内的多个重要测试项目。

结合市场需求,豪迈电力CTP系列产品分为100P、120P、 220P、 120PB、 220PB 等多个型号。 随着测试技术的发展,我们对该系列设备进行了多次硬软件升级,可胜任电力系统计量用高精度级别CT,保护用稳态、暂态CT的测试工作,解决了传统原理无法完成的发电机套管CT、GIS式SF6 CT、高拐点大变比的发电机出口CT的测试,最高测试变比可达30000/1,精确可达0.05% 。

下面我们以CTP220P为例,向大家介绍这款设备的基本操作方法,其他型号设备可参考本示例。



测试仪器:  CTP-220P 互感器综合测试仪

测试项目: CT比差、角差、励磁特性、直阻等

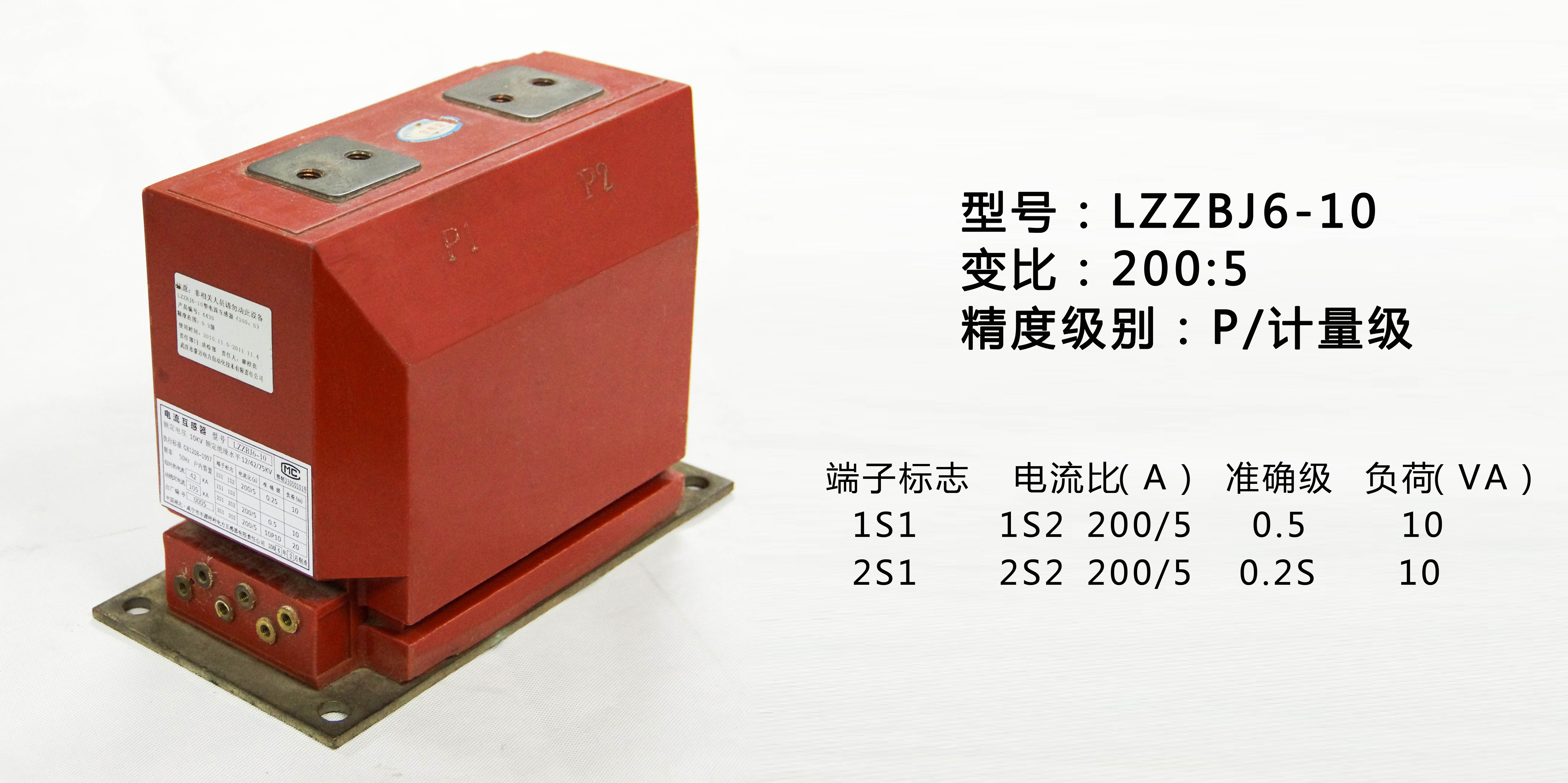

测试对象:  电流互感器

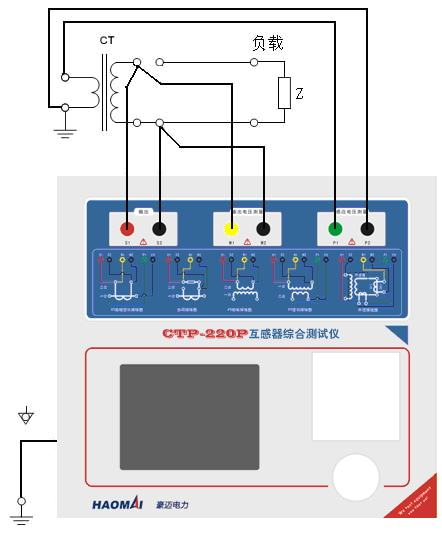

接线原理图:

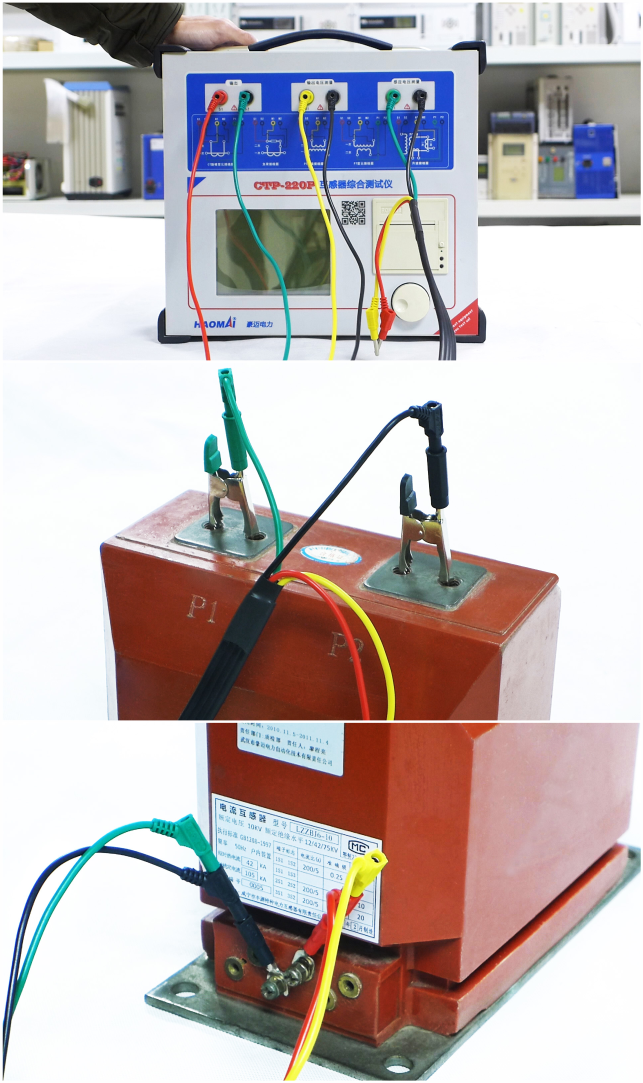

1) 接线方式 :CTP-220P 互感器综合测试仪S1口M1口接入电流互感器二次侧S1口,测试仪S2口M2口接入互感器二次侧S2口,测试仪P1P2接一次侧两端。

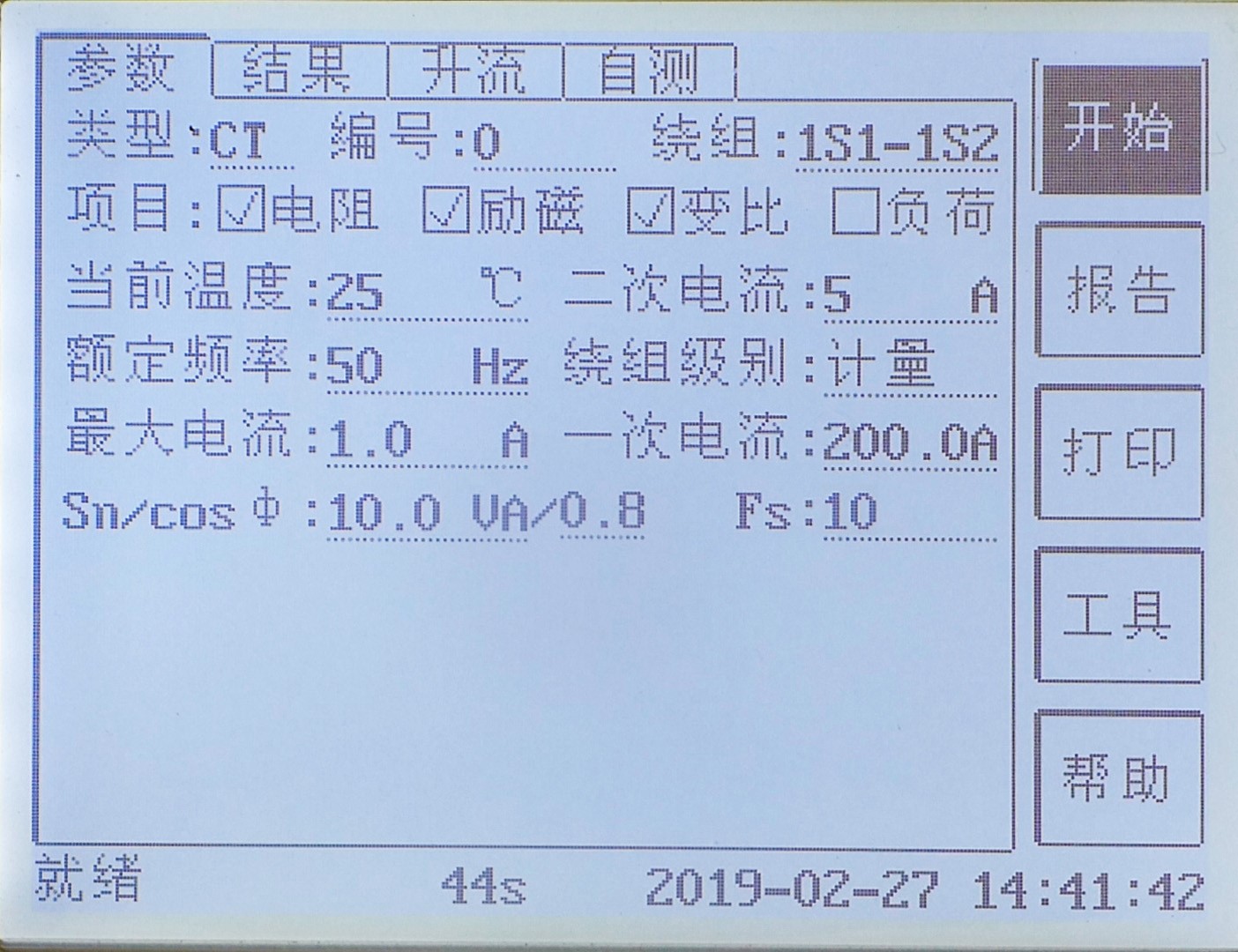

2)参数设置 :参考下图。

参数说明:

一次电流/二次电流: 铭牌标注的额定电流,本CT为200/5;

绕组级别: 铭牌上标注的绕组等级,计量级或者保护级;

最大电流: 一般选择1.0A,根据经验一般保护类CT的饱和电流在一百mA左右,计量级(或测量级)在几十mA左右,最大电流需大于饱和电流,正常情况下可设置为1.0A;

Sn/cos: CT负载,根据CT参数填写,本CT为10VA, 功率因素为0.8;

FS: 仪表保安系数,除非铭牌专门给出,否则可默认选10。

设置完成后,在确认接线正确的情况下,点击开始。(此处以1S1 1S2计量绕组为例)

仪器自动开始测试勾选的测试项目,并在25s后提示结束。

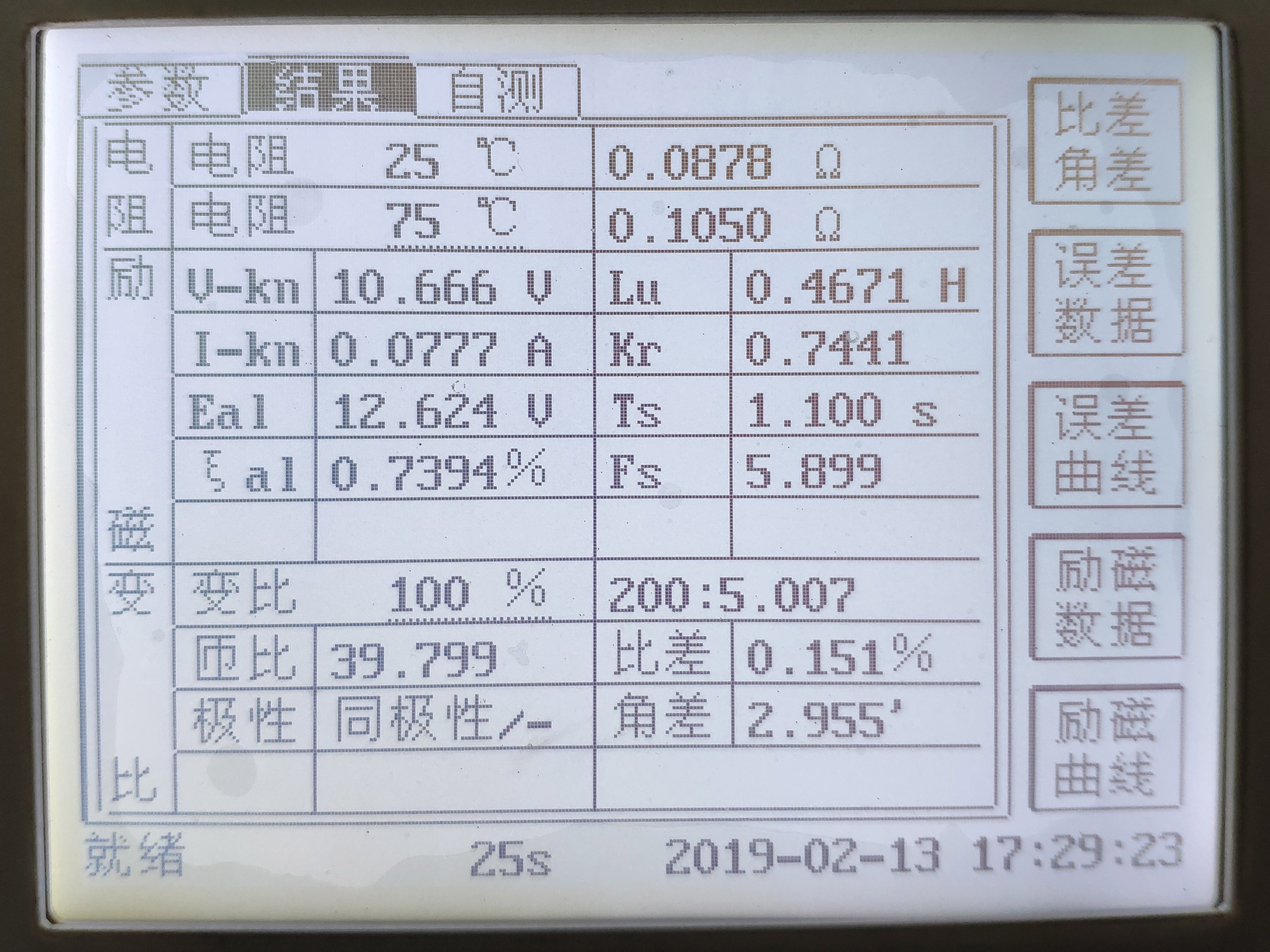

 3)测试结果



电流互感器测试报告

电阻特征:

参数

测试值

参数

测试值

电阻[25 ℃]

0.0878  Ω

电阻[75 ℃]

0.1050  Ω

励磁特征:

参数

测试值

参数

测试值

拐点电压VKN

10.666  V

不饱和电感LU

0.47  H

拐点电流IKN

0.07767  A

剩磁系数KR

0.74

极限电动势EAL

12.62  V

二次时间常数TS

1.10  S

复合误差ΕAL

0.34  %

实测仪表保安系数FS

5.90

变比特征:

参数

测试值

参数

测试值

变比

200.0  :5.0076

比值差

0.15  %

匝数比

39.80

相位差

2.96  '

极性

同极性/-

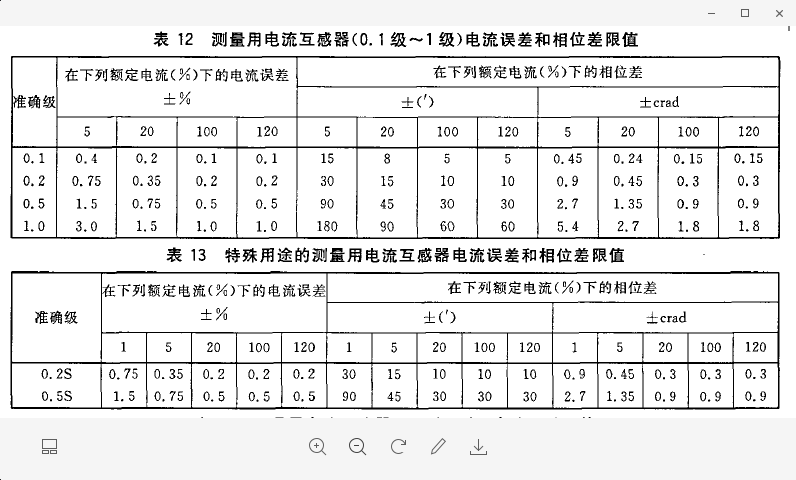

针对不同绕组级别,误差参考如下图:

该电流互感器合格标准要求角差0.5级,比差不超过30′,同极性,实测结果比差0.15%、角差2.96′,极性相同。
