三分钟读懂“智能站继保状态监视及分析诊断系统”
发布时间:2019/01/12武汉市豪迈电力自动化技术有限责任公司

        上月,国家电网有限公司纪念质量管理小组活动开展40周年大会在武汉成功召开。豪迈电力BDZ-101 智能站继电保护状态监视及分析诊断系统全新亮相,引起现场专业观众广泛关注和好评。

        自QC成果展结束之后,我们陆陆续续接到很多来电咨询,针对大家所关注的问题,请给小编三分钟,帮您全面认识“ BDZ-101 智能站继电保护状态监视及分析诊断系统 ”。

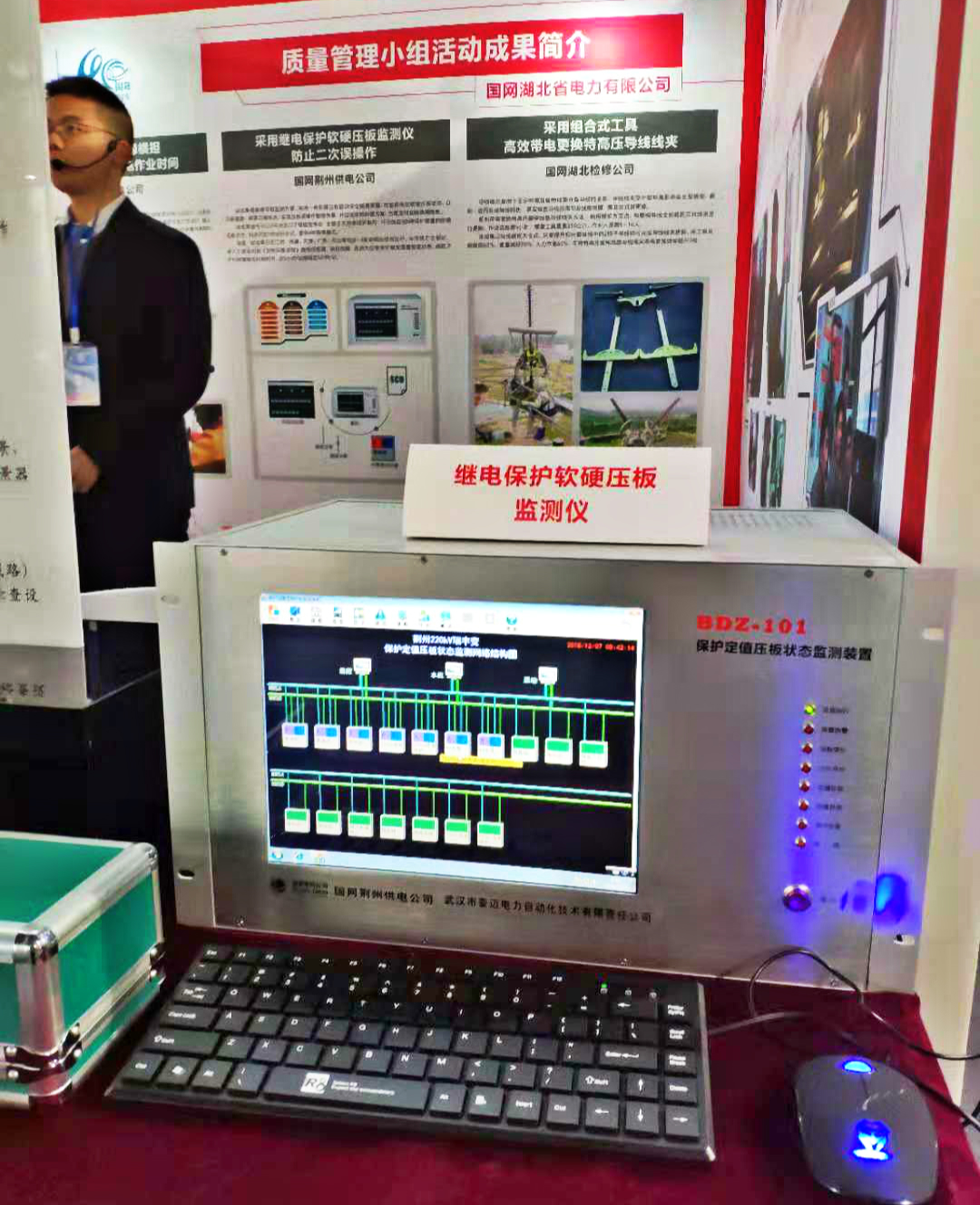

▲国网QC小组活动40周年优秀成果展

什么是智能站继保状态监视及分析诊断系统

        BDZ-101 智能站继电保护状态监视及分析诊断系统基于IEC61850标准,对智能站MMS网和GSE/SV网数据进行全面监视,实现各类信息可视化,并以大量运行数据和安全策略为依据,进行自动校核、策略管理、智能分析和故障诊断等,解决智能站“看不见、摸不着、回路不直观、操作易出错、故障分析困难、运维难度大”等问题。

智能站继保状态监视及分析诊断系统网络架构

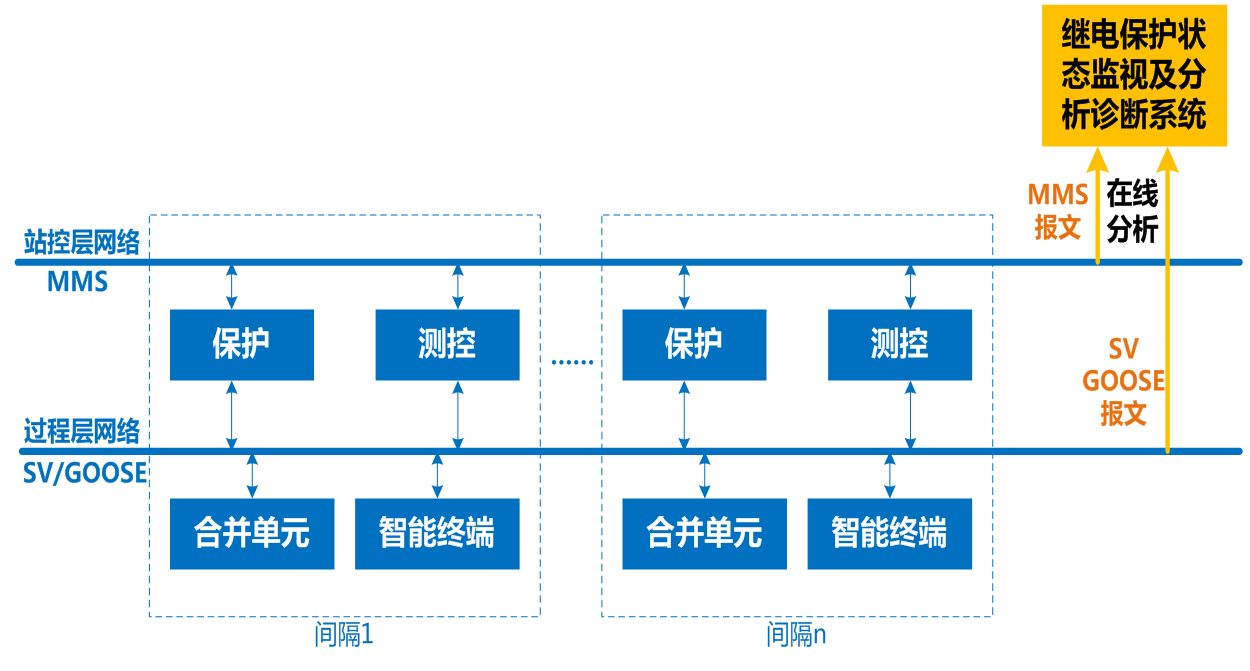

▲系统网络结构图

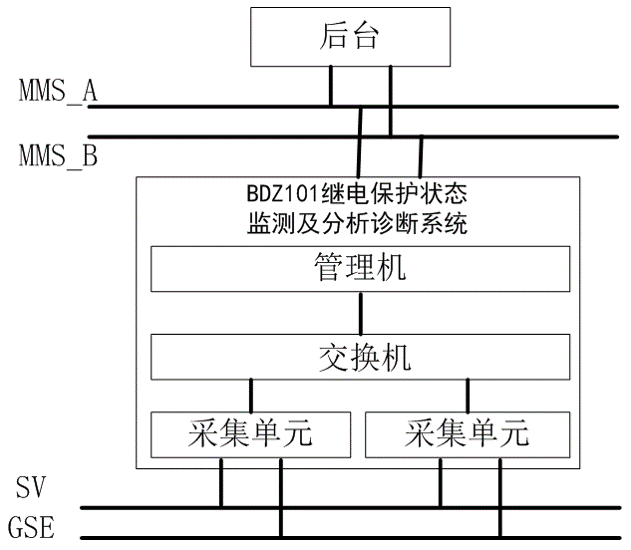

▲系统网络架构图

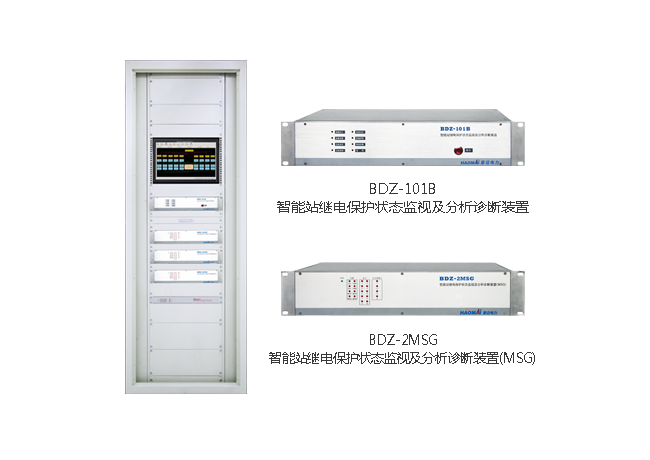

▲系统组屏图

智能站继保状态监视及分析诊断系统功能

        ■ 监视GOOSE报文、SV报文、虚回路信息、保护装置定值及区号、软压板、硬压板、采样值、自检告警、变位信息、动作事件、录波报文等,从过程层、间隔层到站控层对智能变电站二次设备进行全面监视

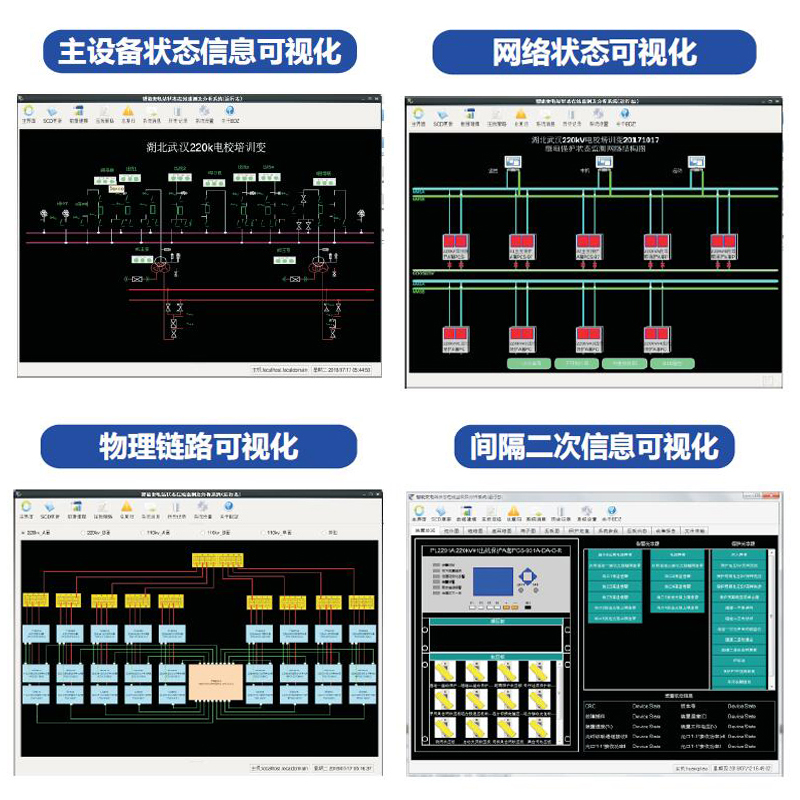

        ■ 链路连接、虚端子连接、设备状态、回路状态、压板状态、运行定值等的实时在线可视化

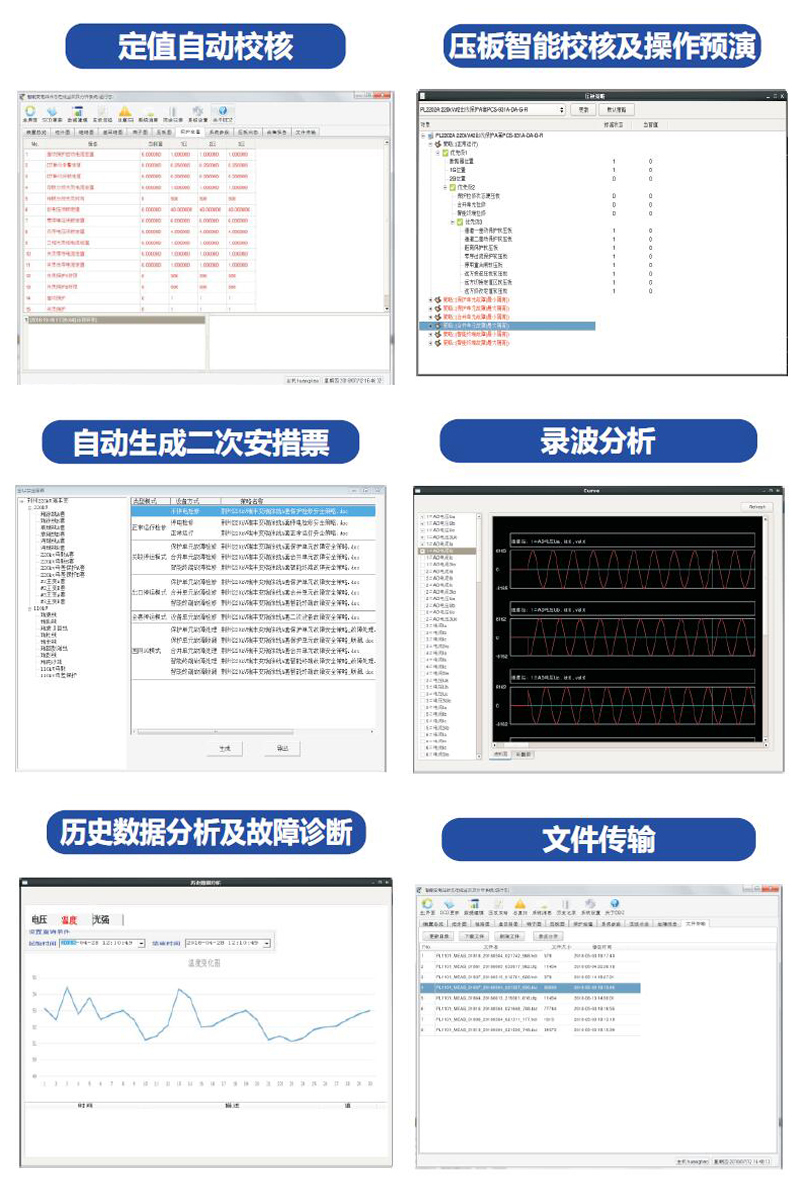

        ■ 自动定时校核定值,实现定值变化告警,独立判断区号,为远方修改定值提供第二判据;

        ■ 对SCD进行校核并管控,确保SCD的正确性以及唯一性

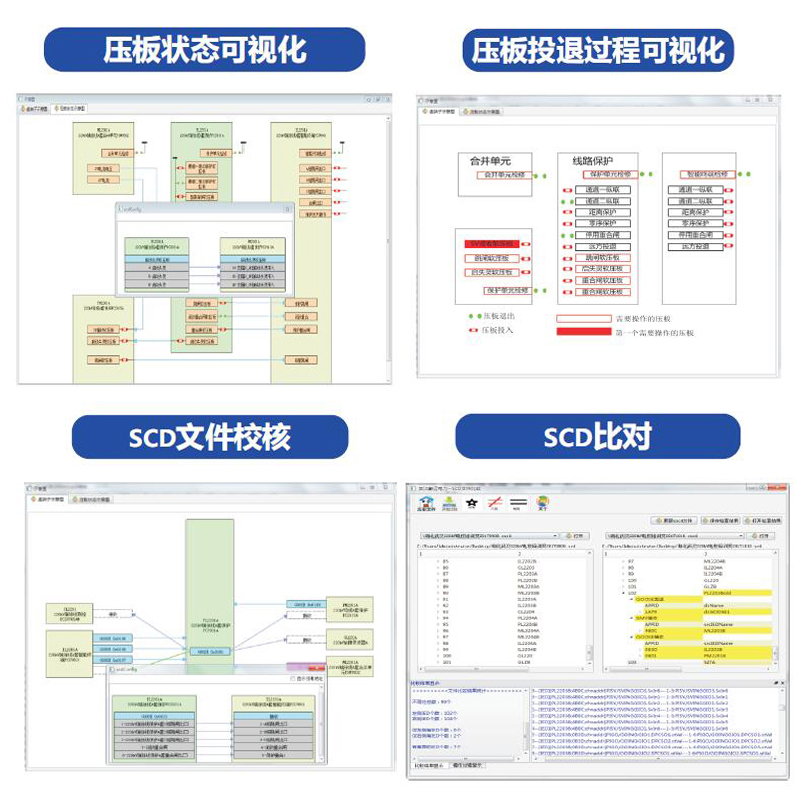

        ■ 实时监测压板变化,并对不满足运行状态的压板进行智能告警,确保压板投退的正确性

        ■ 自动生成二次安措票,以可视化的方式提示压板投退顺序,也可进行压板投退的操作预演,为运维检修人员投退压板提供辅助帮助

        ■ 对实时报文的异常数据分析和模块比对诊断,评估二次回路和设备的通信连接状况和设备运行状态,确定设备是否故障,实现故障点的定位

        ■ 实时获取变电站实际运行数据并上传至远方主站,为运维管理人员提供实时数据参考

        BDZ-101 智能站继电保护状态监视及分析诊断系统通过对智能变电站监视、直观显示、综合分析、智能诊断等,实现二次设备从“定期检修”到“状态检修”、“就地运维”到“远程诊断”、“被动检修”到“主动抢修”、“经验式管理”到“数据分析专家诊断”的精益化转变,为智能站二次设备安全稳定运行提供强有力保障。
