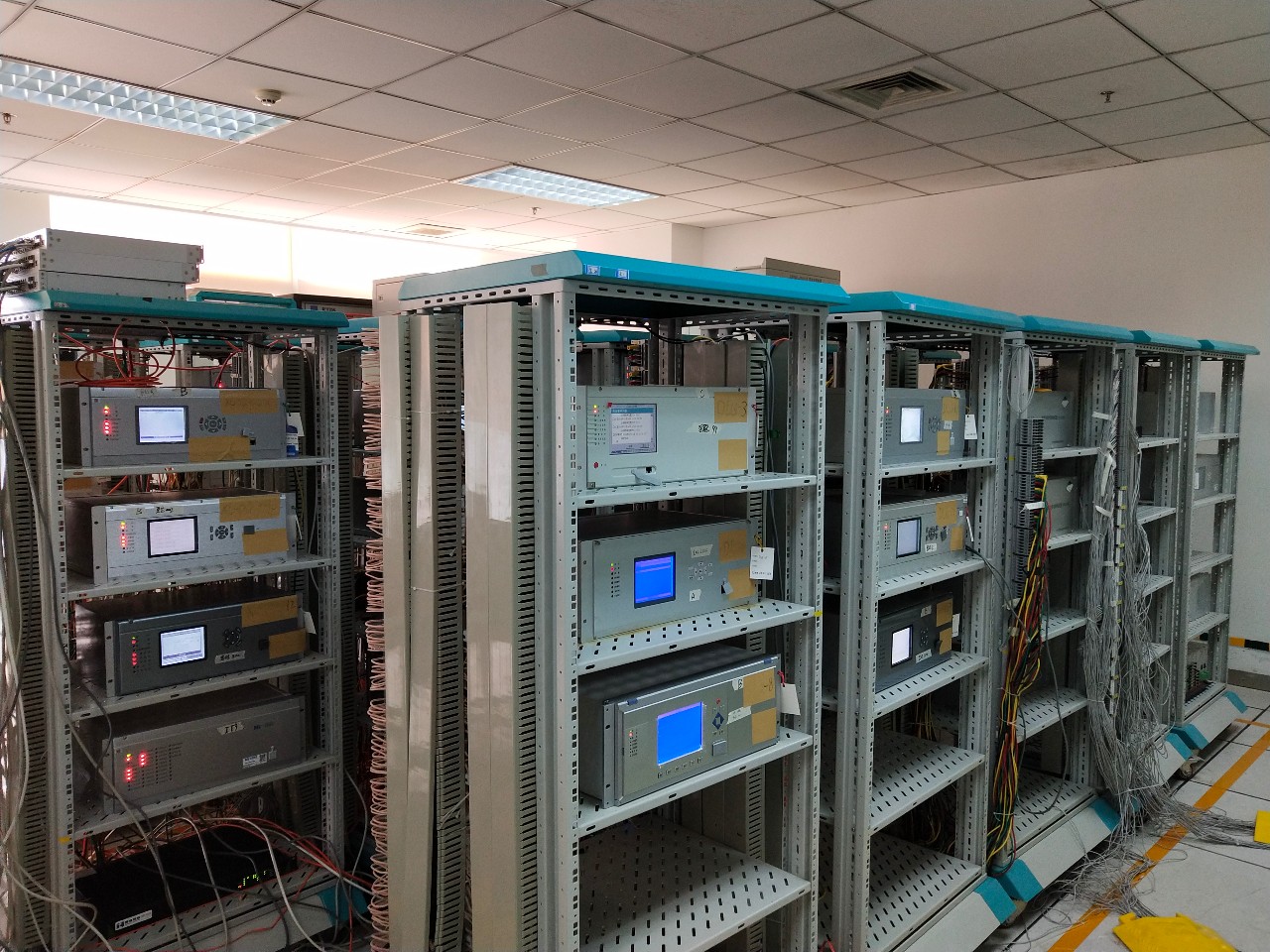

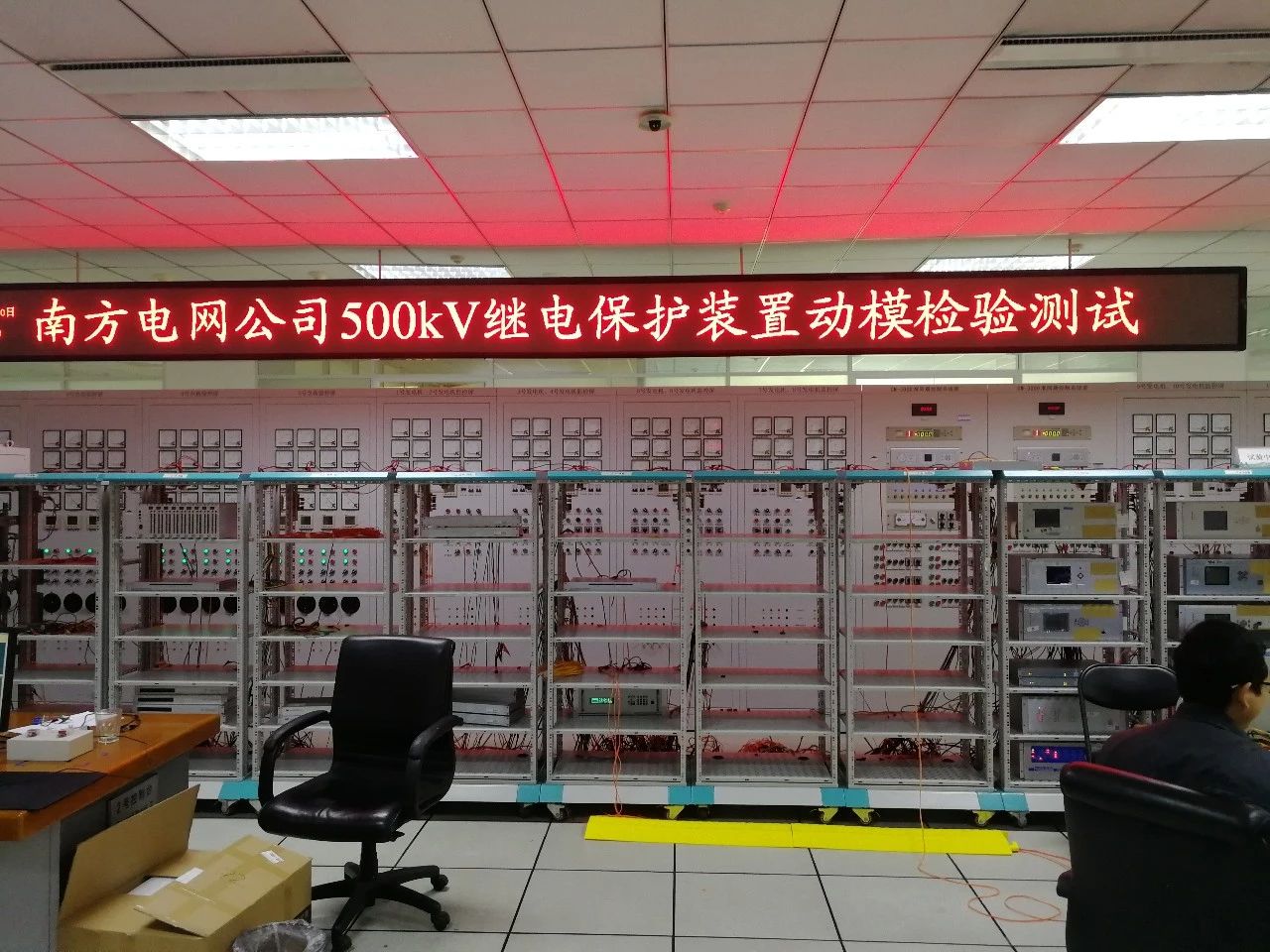

受中国电科院委托，我司提供了一批高精度的数模一体化测试仪并派遣资深技术人员，协助完成了南瑞科技，国电南自，许继电气，北京四方等提供的多个数字式和常规继电保护装置的集中测试。此次测试项目包括500kV智能变电站变压器保护、线路保护、母线保护、并联电抗器保护、断路器保护、T区保护及短引线保护装置等。

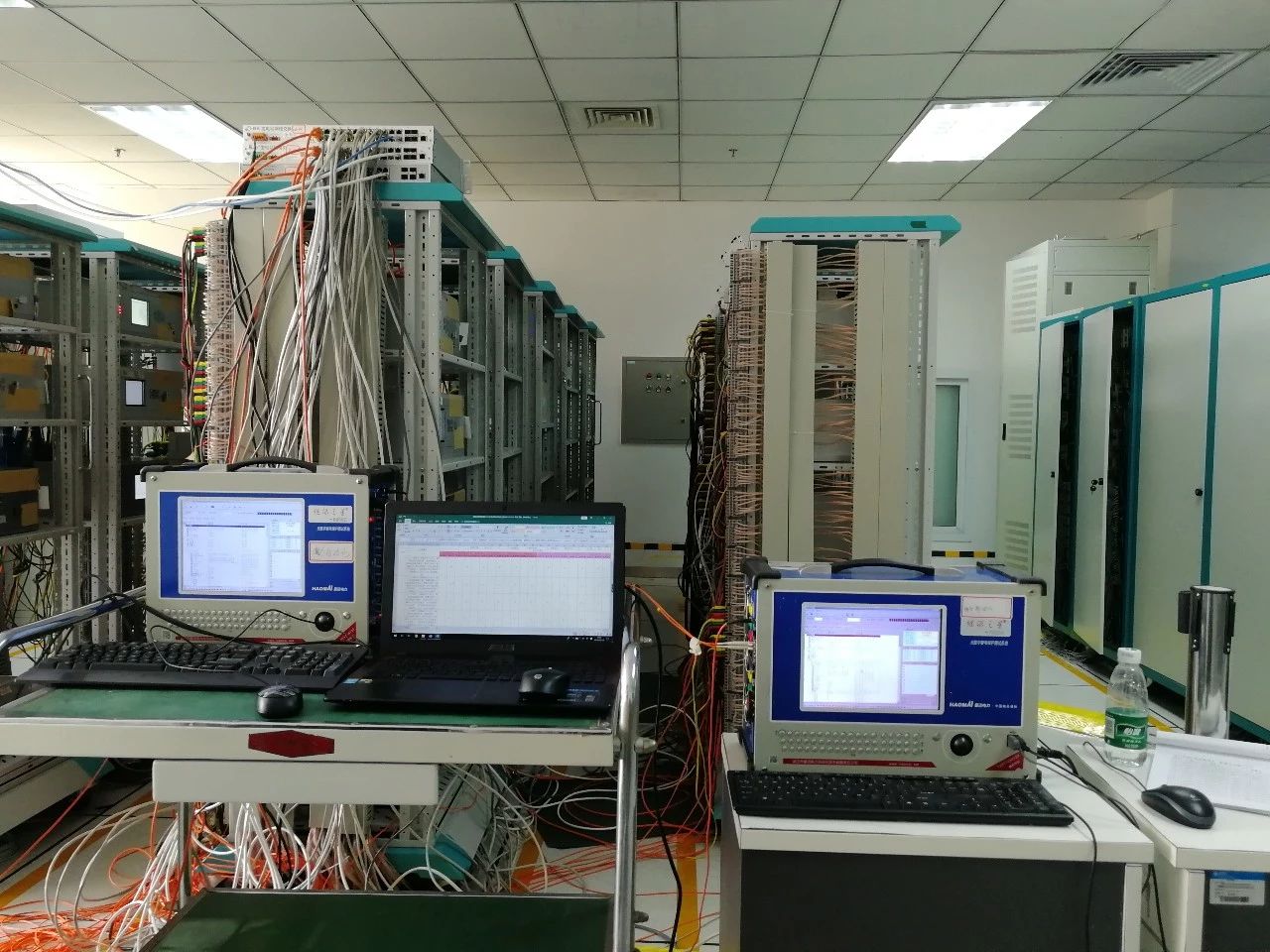

本项目精度要求高、任务复杂、工期短、耗时长，我们提供的设备必须功能稳定，输出输入精度高，并且需要对IEC61850规约具有良好的兼容性以及再编译能力。为此，我司提供了继保之星-7000A 综合型数字式继电保护测试系统，它在实现高精度高稳定性功率输出的同时，具有IEC61850规约内包括SMV，GOOSE以及MMS网的完美识别与再编译能力，在时间测试方面具备快速开出软、硬件支持。

02

项目难点

1）  此次检测要求非常严格，需要将远方跳闸的判据和开入时间分开进行验证，这项实验对时间精度要求达到微秒级别。经豪迈技术人员与中国电科院现场工程师讨论分析，决定状态序列将远跳判据状态和开入状态分为两个部分，先模拟过流状态然后加入远跳开入，远跳开入状态通过开入量触发，通过改变判据的保持时间观察保护是否动作，最终测试出远跳判据的保持时间，成功地将保护跳闸时间和判据有效脉宽时间分开。这是豪迈电力首次采用该测试方法，同时也验证了继保之星7000A对输出时间精度和采集时间精度的极致要求。

2）  通常情况下测试仪常规开入的时间有几毫秒的延时，但是此次高精度高要求的专业性检测是不允许的。继保之星-7000A 数模一体继电保护测试系统在设计之初就采用快速开出节点，其延迟速度仅100多微秒，很好地解决了剔除开出节点延时这一难题。

3）关于装置返回时间精度的测量，由于测试过程是在动作临界点进行，有可能少1ms返回时间会采集不到，但是继保之星7000A无论是状态切换时间还是输出保持时间都能控制在毫秒级别之内，杜绝因测试仪时间精度不够而返工的情况。
