配电终端批量检测是保障电力系统稳定运行的关键环节，通常由各省检测中心统一测试后分发至地市供电公司，经主站对点及三遥测试后投入现场使用。对于返厂维修或更换插件的终端，有时仅进行简单功能测试便重新安装，由于厂家程序迭代，易引发软硬件兼容问题，出现开关误动等故障。配电之星系列配电自动化终端测试仪内置单体自动调试功能，大幅提升了测试覆盖率和运维可靠性。

以往进行 配电终端单体 调试时 ，操作人员需 使用 加量装置注入电气量，再借助厂家调试软件手动查看数据。 例如进行 遥测精度试验 时 ，需逐点施加 20% 、 60% 、 80% 、 100% 额定电压电流，记录终端上传数值 后 人工计算。保护功能试验和防抖测试 也要 依赖大量人工操作与经验判断，耗时长、一致性差，难以 满足 规模化、精益化运维需求。

配电之星系列 配电自动化终端测试仪具备规约测试功能，构建 “测试仪——终端”闭环调试体系。建立通信后，测试仪自动施加激励信号，终端实时回传遥测、遥信等数据，经内置算法自动分析并判定功能是否合格，一键生成标准化测试报告。设备 支持 航插直连，极大简化接线流程，显著节省人力和时间成本，提高测试效率和准确性。

• 测试方案可定制，灵活 配置 参数

可 自主 选择终端类型，定制测试方案，设置电压、电流等额定参数，支持 100V/220V 电压及 5A/1A 电流等 多种类型 终端。三遥点表配置功能可模拟主站环境，实时监视 SOE 信息与遥测数据，便于故障排查与功能验证。

• 通信连接快速稳定

支持网络连接与航插直连两种方式，只需将主机与终端设置为同一网段，导入工程文件即可建立通信。硬件接线简单可靠，大幅降低现场操作复杂 程度 。

• 全自动测试 ， 智能报告管理

一键 自动 测试，全面覆盖遥信、遥测、遥控等终端功能。测试完成后系统自动生成 测试 报告，判定设备状态，所有报告按样品 ID 分类存储，支持检索与导出，极大提升数据管理效率。

下面使用 配电之星 -P2200A5  配电自动化终端测试仪介绍配电终端单体自动调试方法 。

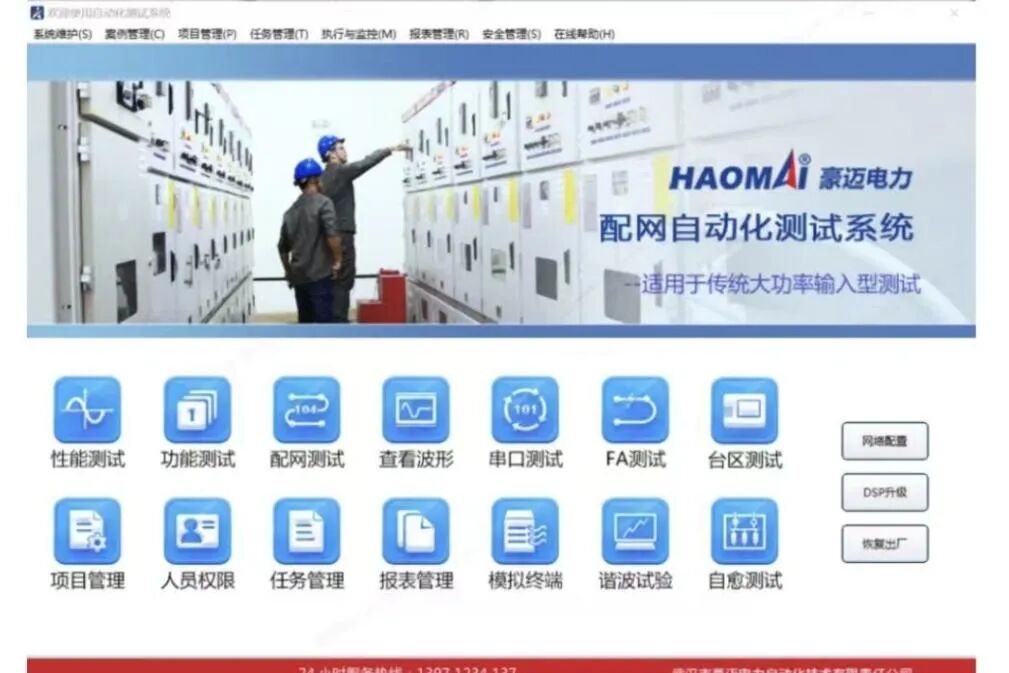

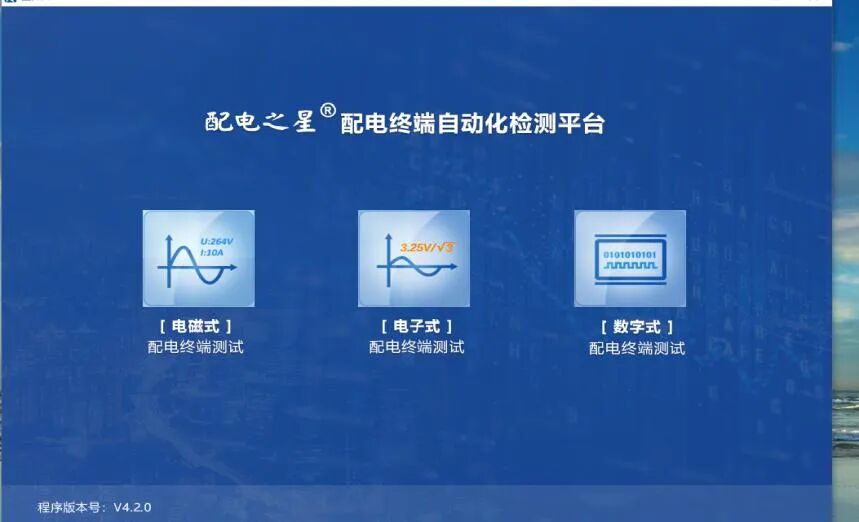

1 ） 打开主程序，进行项目管理配置 ， 选择要测试的终端类型。

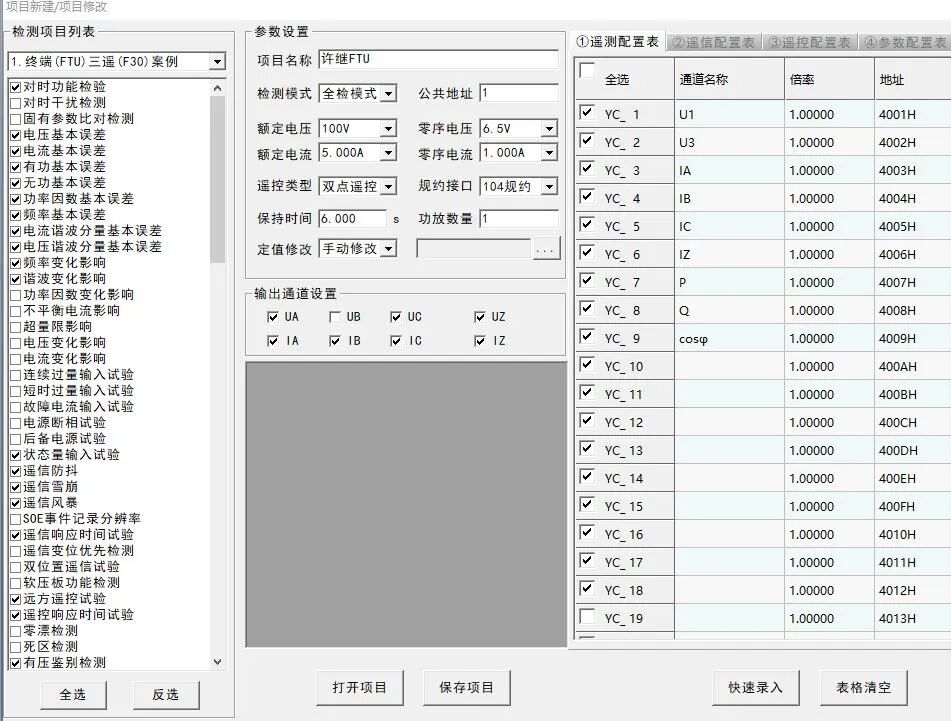

2 ） 打开项目管理，配置测试方案 。

在检测项目列表可根据 测试项目需求更改组合，根据定值修改对应参数，故障点 为 对应遥信位置。参数设置 时根据不同 终端 的 额定参数 进行设置 。三遥点表配置 时可 将终端 的点表配置到测试仪模拟主站 ， 模拟主站 对终端 SOE 信息和遥测量进行监视，方便检测与查找问题。

3 ） 通信连接

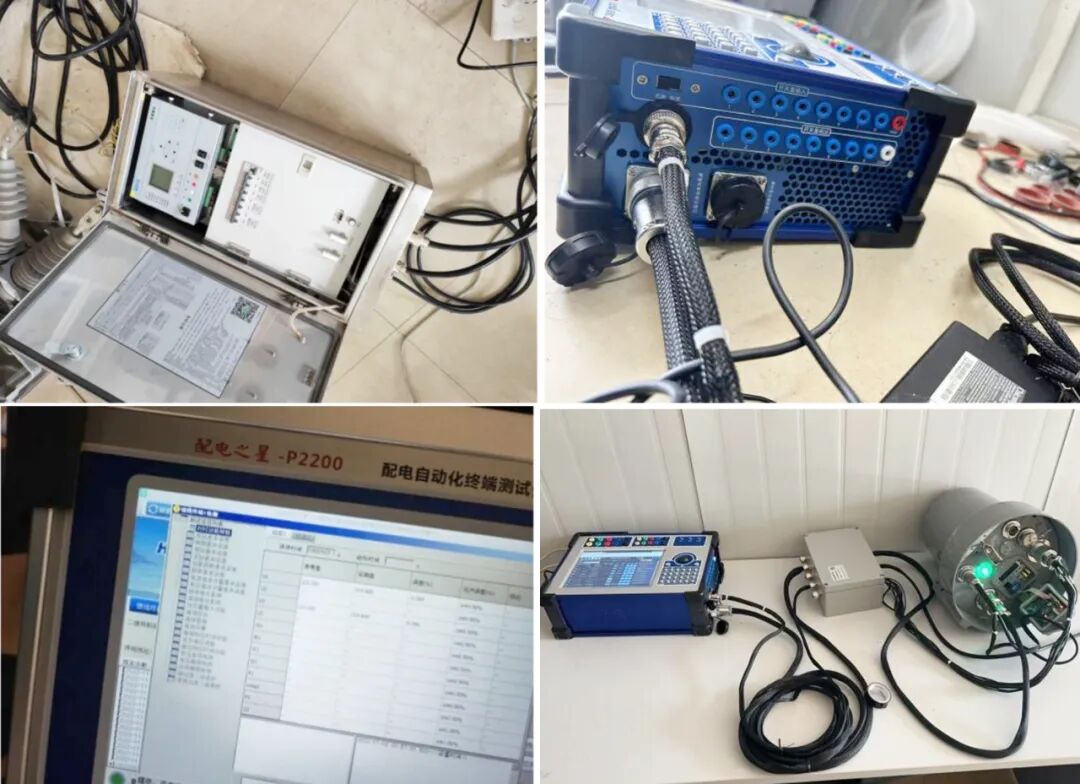

硬件连接：连接测试仪与终端的电压电流 。

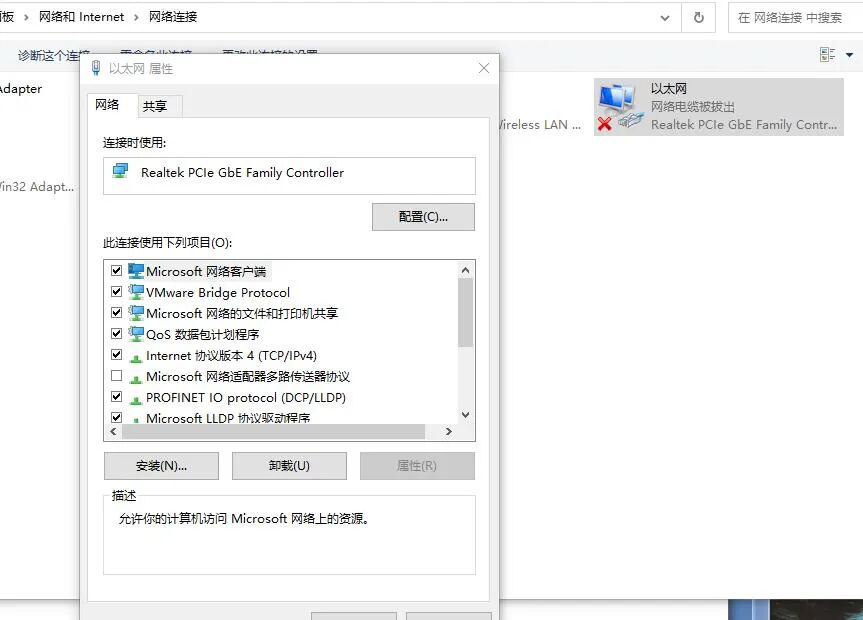

网络连接：打开主机网络配置页面，更改适配器设置，选择协议，将主机 IP 改 为 与终端同网段 ， 连接 下位机与主机 后点击 保存。

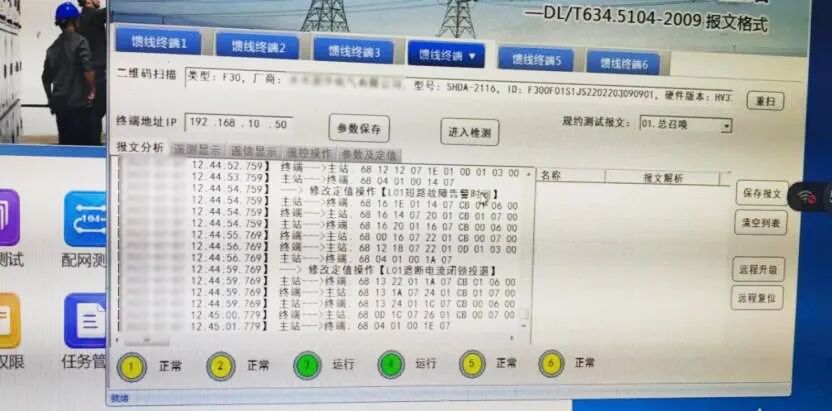

打开网络测试，导入工程管理文件，输入终端 IP 等待连接正常后即可进行测试。

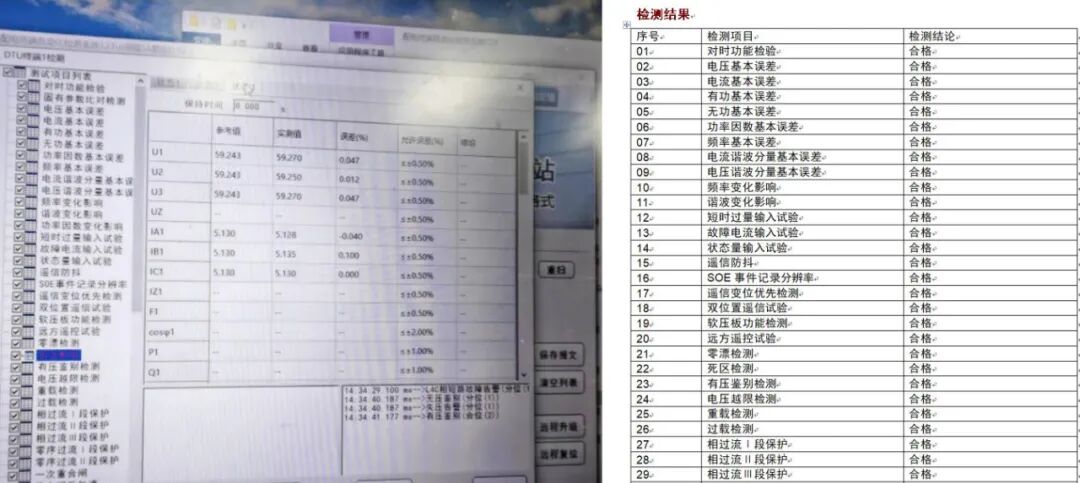

在 配网测试模块 点击 进入检测，点击开始测试将 自动对终端的遥信、遥测、遥控等功能进行测试，测试完成后 自动 生成测试报告 。

根据检测结果可知 该终端检测合格 。 通过 报表整理功能， 后期 查找 时 只需点击主页面的报表管理，输入测试终端样品 ID 即可查询 。测试报告 保存 在项目文件 Report 文件夹，也可 点击主界面 报表管理 进行 查找。
