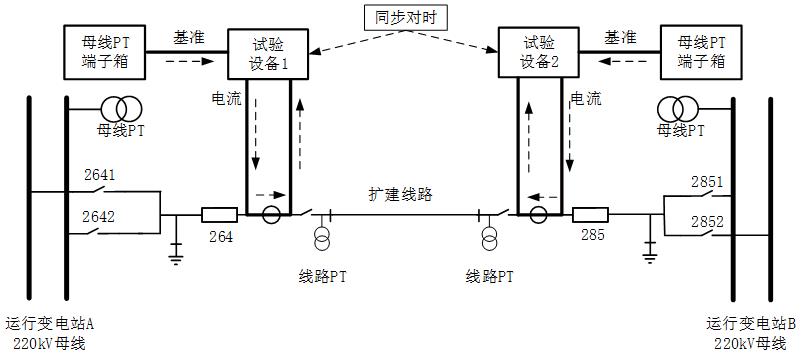

线路改扩建通常为两侧线路同时进行，传统方法通常为本侧保护装置自环，单侧加量进行后备保护向量验证，难以进行差动保护向量验证。国网公司 Q/GDW 12690-2025 《负荷模拟式继电保护向量检查试验导则》明确提出了 AB 站线路差动保护向量检查方法。两站均以系统电源为基准（或采取对时同步），分别用试验设备模拟一次负荷电流流经电流互感器，检查线路差动保护向量是否正确。

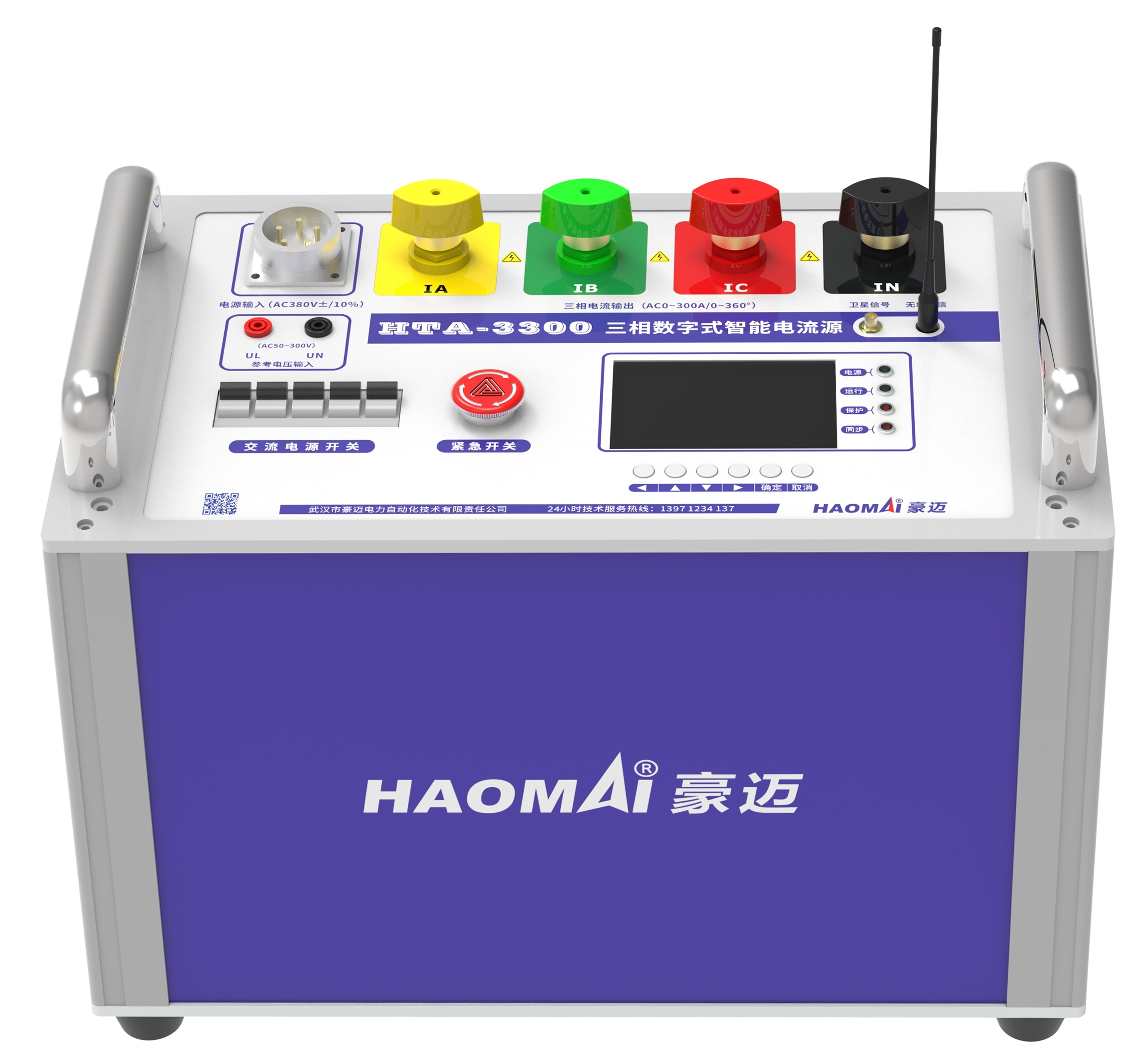

下面介绍使用 HTA-3300  三相数字式智能电流源采用对时同步方法进行 AB 站差动保护向量检查。

某 220kV 变电站 2212 间隔更换 CT ，对侧某风电场 2211 间隔同步更换 CT ，送电前进行负荷模拟式继电保护向量检查，两侧分别准备一台 HTA-3300  三相数字式智能电流源。

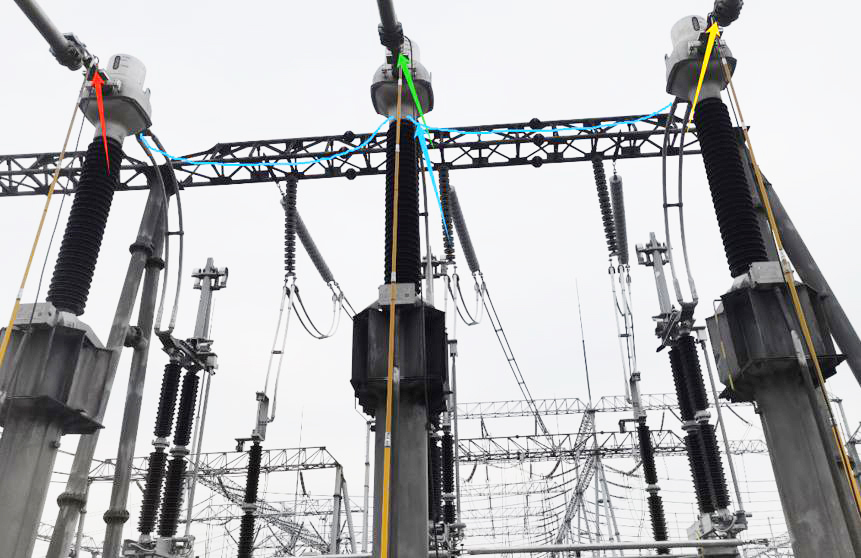

由于两站都采用 AIS 架空接线，变电站侧试验使用一台三相电流源在 2212 间隔 CT 进行一次升流，将试验设备三相输出线分别夹在三相电流互感器 P1 位置注流，过电流互感器之后使用一次三相短接线短接接入至通流设备的 N 实现回流（若条件允许可通过地刀回流），尽可能减少通流路径范围从而规避对运行系统的影响。风电场侧试验使用一台三相电流源在 2211 间隔 CT 进行一次升流，直接将试验仪器三相输出线分别夹在三相电流互感器 P1 位置注流，过电流互感器后使用一次三相短接线短接接入至通流设备的 N 实现回流，尽可能减少通流路径范围以规避对运行系统的影响。

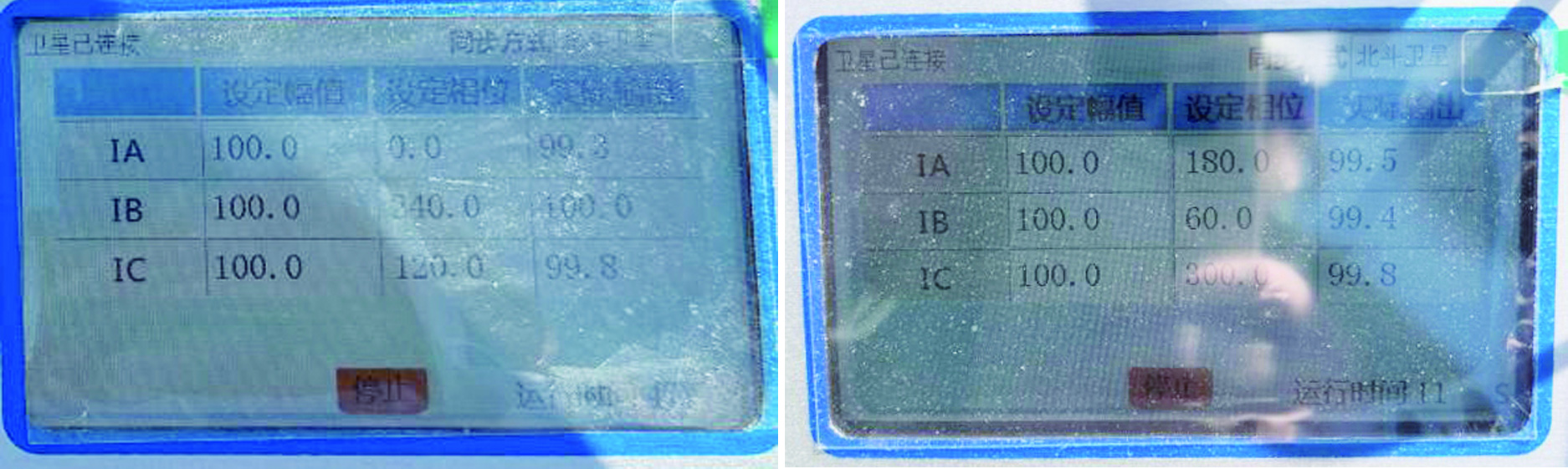

试验设备开机后，选择 GPS 对时方式，两站之间可通过 GPS 同步对时。对上时后按照变电站侧电流源一次施加电流 A 相 100A ∠ 0 °， B 相 100A ∠ 240 °， C 相 100A ∠ 120 °，风电场侧电流源一次施加电流 A 相 100A ∠ 180 °， B 相 100A ∠ 60 °， C 相 100A ∠ 300 °分别输出，通过 秒脉冲同步触发，保证过零时刻两边电流输出相位同步。 在保护装置 查看采样和差流，完成线路差动保护向量校核试验。

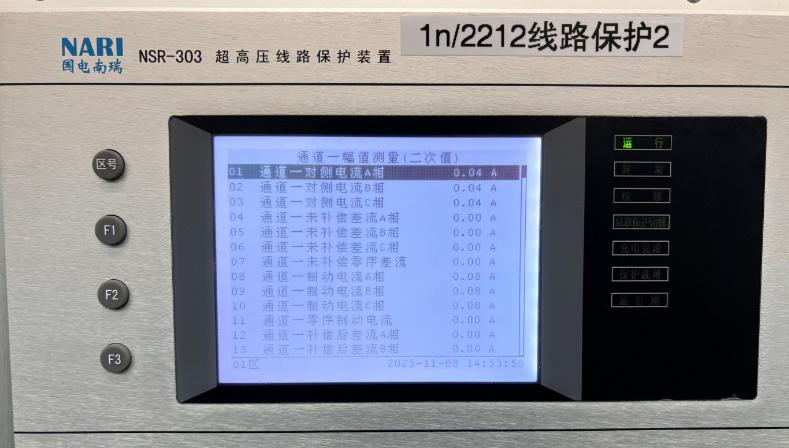

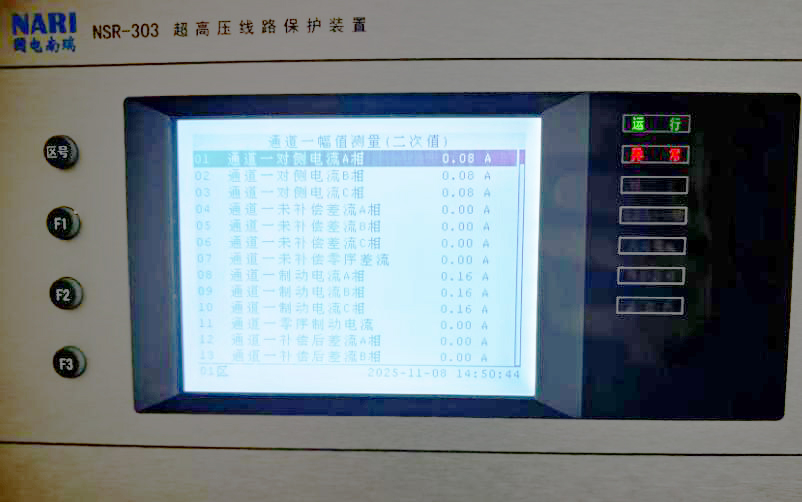

待电流升起来后在保护装置查看采样信息。

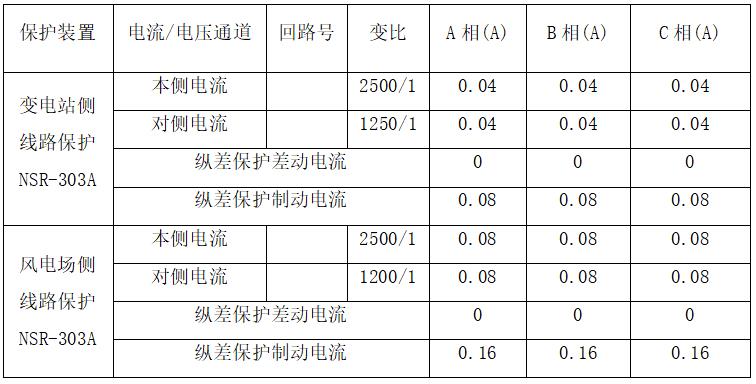

现场试验数据：

变电站侧实际通流方向为母线流向线路，风电场侧实际通流方向也为母线流向线路，保护装置显示电流均为折算后电流，差动电流为 0 ，说明线路差动保护向量正确。
