波形反演功能是配电网系统处理现场各类型故障常用的一种试验方法。波形反演需要用到现场故障录波文件， 故障录波指电力系统发生故障时，录波器或线路上的终端自动记录故障前、故障过程中各种电气量（包括电压、电流、相位等）变化情况的波形图 。一个 完整的故障波形图由数个周波构成，还原故障前后的电气量变化过程。

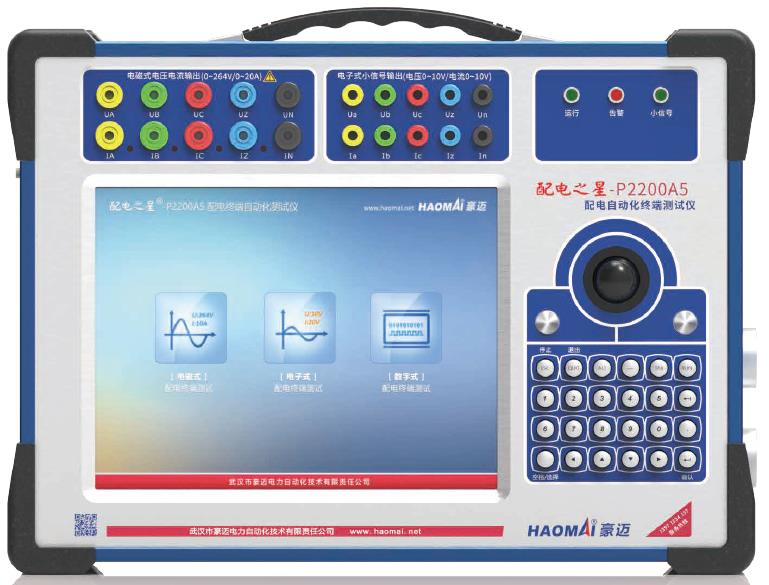

下面使用配电之星 -P2200A5  配电自动化终端测试仪介绍故障波形反演功能使用方法。

在文件存储 时 ，每一个标准记录文件均由两种名称一致、后缀不同的文件组成，分别为 .cfg 文件（配置文件，存储波形参数、通道信息等设置） 、 .dat 文件（数据文件，存储波形原始电气量数据） 。

查看波形模块是将录波器等设备记录的标准波形文件（ .cfg+.dat ）通过测试仪进行波形可视化显示， 以便 工作人员分析故障细节 ， 同时可通过测试仪复现故障场景，用于测试保护装置性能 以及 还原故障发生时的线路状态。

试验前需要准备一份完成的故障录波文件， 确保 .cfg 文件与 .dat 文件成对存在且完整，二者缺一不可 。 测试仪需通过 .cfg 文件读取配置，通过 .dat 文件读取波形数据。

1 ） 文件导入与查找：试验前将标准波形文件（ .cfg+.dat ）导入测试仪，点击  “ 打开文件 ”  进入文件目录，系统会自动列出所有 .cfg 文件（无需单独选择 .dat 文件，测试仪会自动匹配同名文件） 。

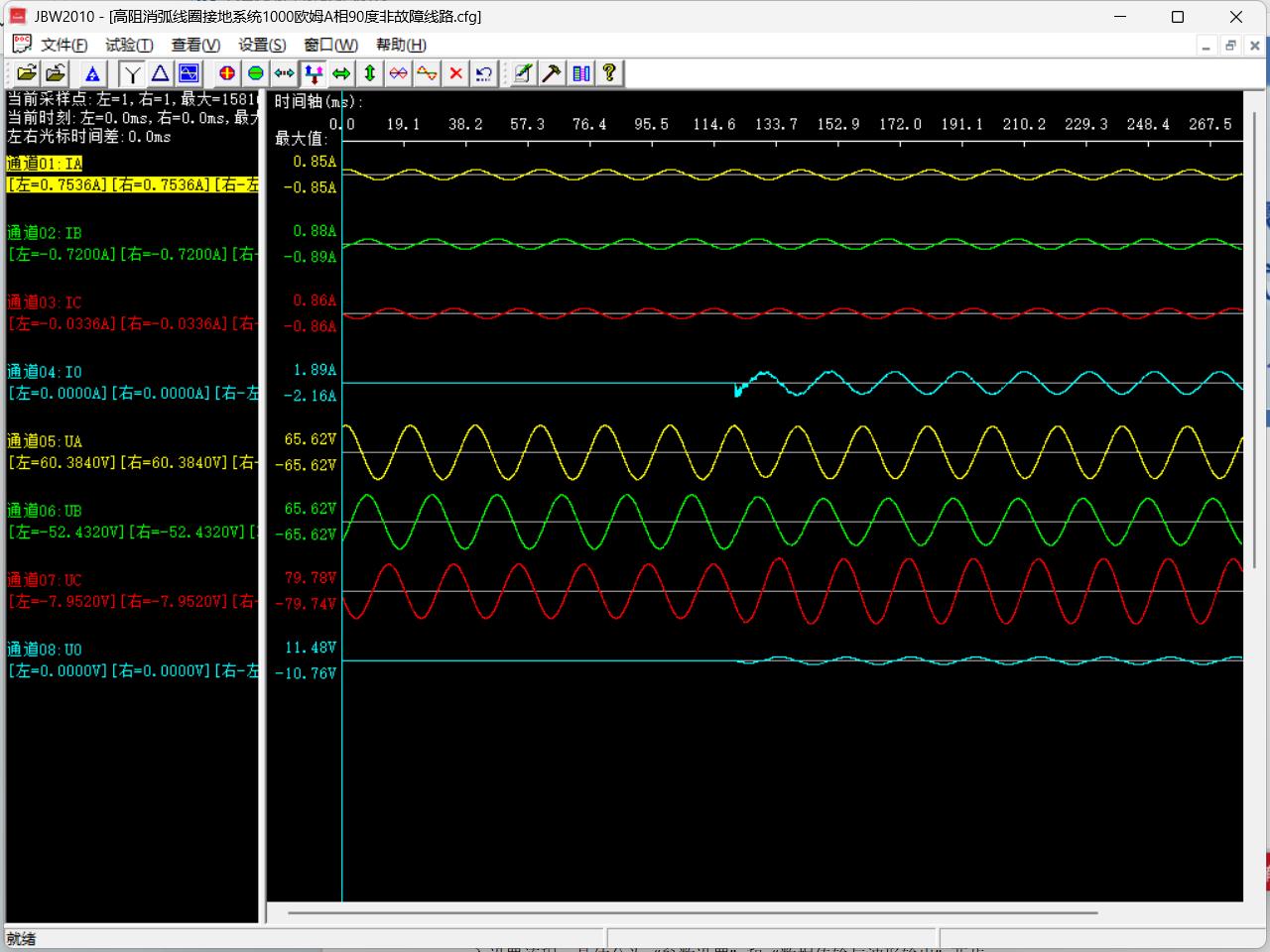

2 ） 波形打开与显示：选择需查看的 .cfg 文件并打开，仪器屏幕将显示该波形的所有电压、电流波形，同时标注各通道名称（如  UA 、 UB 、 UC 、 IA 、 IB 、IC 等） 。

3 ） 波形分析操作：通过工具栏按钮（如放大、缩小、光标定位、区间选择等），可查看波形细节，如某一时刻的电气量数值、故障发生时的波形突变点等。

进入波形反演功能：点击测试仪主界面 “ 试验 ”  按钮，选择  “ 试验向导 ” ，即可进入设置流程，具体分为  “ 参数设置 ”  和  “ 数据传输与波形输出 ”  。

1 ） 参数设置

需完成以下配置：

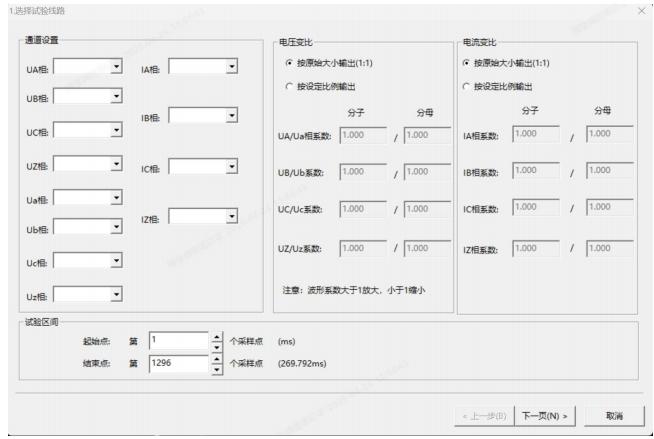

波形反演参数设置界面包含 “ 试验线路选择 ”“ 通道设置 ”“ 电压变比 ”“ 电流变比 ”“ 相系数设置 ”“ 试验区间 ”  等模块，底部有  “ 上一步 ”“ 下一页 ”“ 取消 ”  按钮 。

通道与变比设置 ： 确定需反演的电压通道（如  UA 、 UB 、 UC 、 UZ ）和电流通道（如  IA 、 IB 、 IC 、 IZ ） 。

选择电压  /  电流变比模式：

按原始大小输出（ 1:1 ）：直接按故障录波的原始电压、电流值输出 。

按设定比例输出：根据现场  PT （电压互感器）、 CT （电流互感器）的实际变比，通过  “ 分子  /  分母 ”  设置比例（如分子  = 1 、分母  = 100 ，即输出值为原始值的  1/100 ） 。

相系数设置 ： 设置相系数（如  UA/Ua  相系数、 IA  相系数等），需注意波形系数大于  1  时 电压电流 放大，小于  1  时 电压电流 缩小。

试验区间设置：设定波形输出的 “ 起始点 ”  和  “ 结束点 ” （单位为  “ 采样点 ”  或  “ms” ），可选择输出完整波形，或仅输出故障关键区间（如故障发生后  100ms  内的波形）。

配置完成后，点击 “ 下一页 ”  进入下一步。

2 ） 数据传输与波形输出

操作流程：

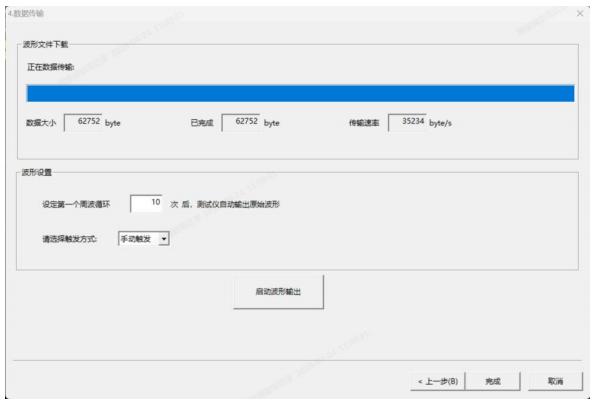

数据传输与波形输出界面包含 “ 数据传输状态 ”“ 波形设置 ”“ 触发方式选择 ”  模块，显示数据大小、已完成字节数、传输速率，底部有  “ 上一步 ”“ 完成 ”“ 取消 ”“ 启动波形输出 ”  按钮 。

数据传输 ： 等待测试仪将已配置的波形数据下载至仪器下位机，界面实时显示 “ 数据大小 ”“ 已完成字节数 ”“ 传输速率 ” ，待传输完成后进行后续设置 。

周波循环设置：设置 “ 第一个周波循环次数 ” （用于延长波形输出时间），设置完成后，测试仪会在循环指定次数后自动输出原始波形 。

触发方式选择：默认选择 “ 手动触发 ”  模式 。

启动反演：点击 “ 启动波形输出 ”  按钮，测试仪按设定参数输出波形，完成波形反演测试。

以上操作可完整输出导入的故障录波文件对应电流、电压幅值和相位，进行波形反演试验，方便进行故障问题查找。通过该试验可提高调试人员现场分析问题能力，提升配网调试水平。
