大型变压器在投运前或大修后需要进行 一次通流加压试验 ，主要是 对整个一次回路进行带负荷模拟验证 。该试验是确保变压器及关联高压设备安全、准确投入运行的 关键 环节 ， 综合验证 一次主回路和二次测量 / 保护回路的安装、接线、极性、功能的正确性 ， 避免投运后出现 CT 开路、保护误动 / 拒动、计量错误等问题 。

为 解决 现场难以直接施加 高电压、大电流问题 ， HTB-8000  大型变压器一次通流试验装置 采用 电容补偿方法 ， 利用可调大容量调压器，通过电容的并 / 串联组合，向变压器一次侧施加相对较低的电压。根据变压器的短路阻抗特性，即使在较低电压下，也能在一次绕组中产生显著的试验电流。该方法 显著提升了输出电流与功率，大幅降低了对试验电源容量的要求 ， 可在低电源条件下，实现对大型电力变压器的多种关键试验 。

变压器一次侧大电流通流试验： 直接在一次侧注入大电流。

穿越变压器通流试验： 对一侧加压，另一侧短接，实现电流穿越。

变压器两侧一次回路通流通压试验： 对两侧一次回路施加电流和电压。

通过 以上 试验，可高效完成：

变压器差动保护回路、母线保护回路、母线 / 间隔回路的 一、二次回路向量校核 。

电流 / 电压互感器的 变比检查 。

继电保护装置的 保护向量（极性、相位）校核 。

某 500kV 新建变电站一二次验收完成后开展全站模拟带负荷试验，验证互感器极性和变比，保护、测量、计量、故障录波、网分、同步相量等交流回路一二次接线正确性。本次试验注流点选择主变本体中压侧，高压侧（或低压侧）三相短接通过某一地刀流入大地 。

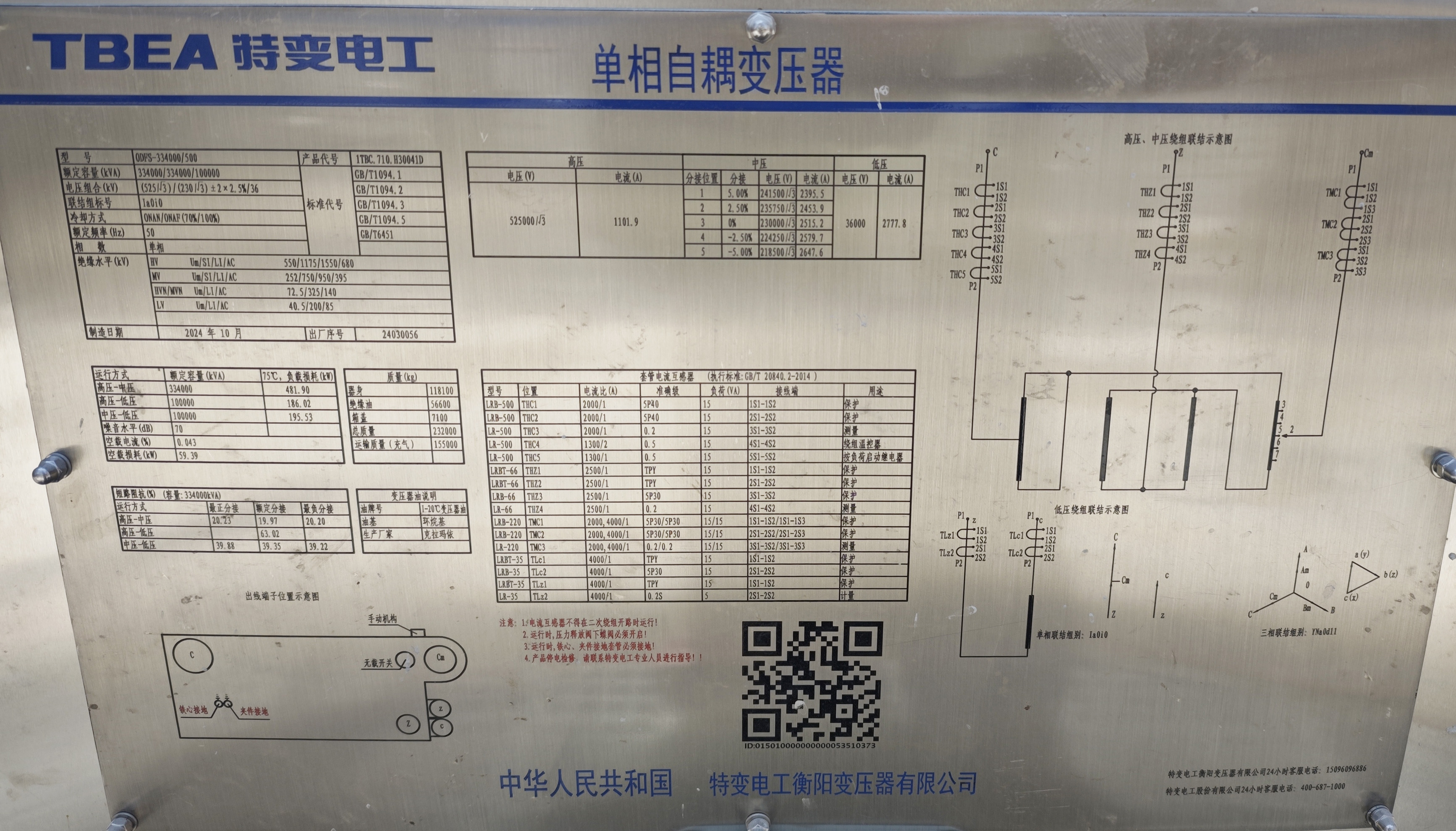

试验前准备：根据变压器铭牌参数，确定最佳通流加压方案（如高压侧对中压侧、中压侧对低压侧等）。通过理论计算，确定试验方案细节（如电压、电流值、电容配置）。

清点所有试验 设备 ，运输至 试验 现场。   现场技术交流 ， 完成安全交底。

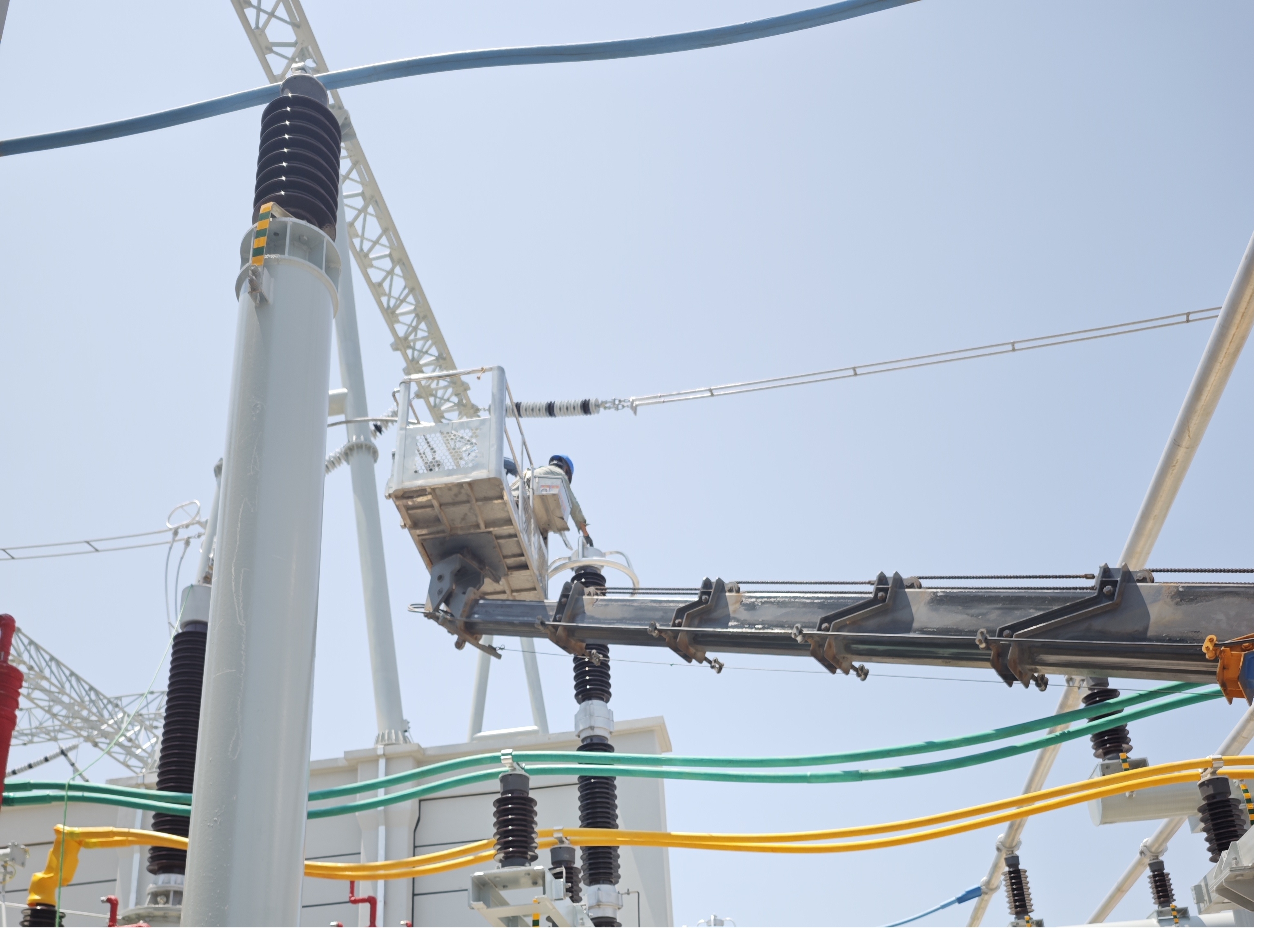

一次接线： 确定加压 注流 点（如中压侧）并接线 。 通过倒闸 等方式 操作，将非加压侧（如高压侧 / 低压侧）三相 可靠短接 。

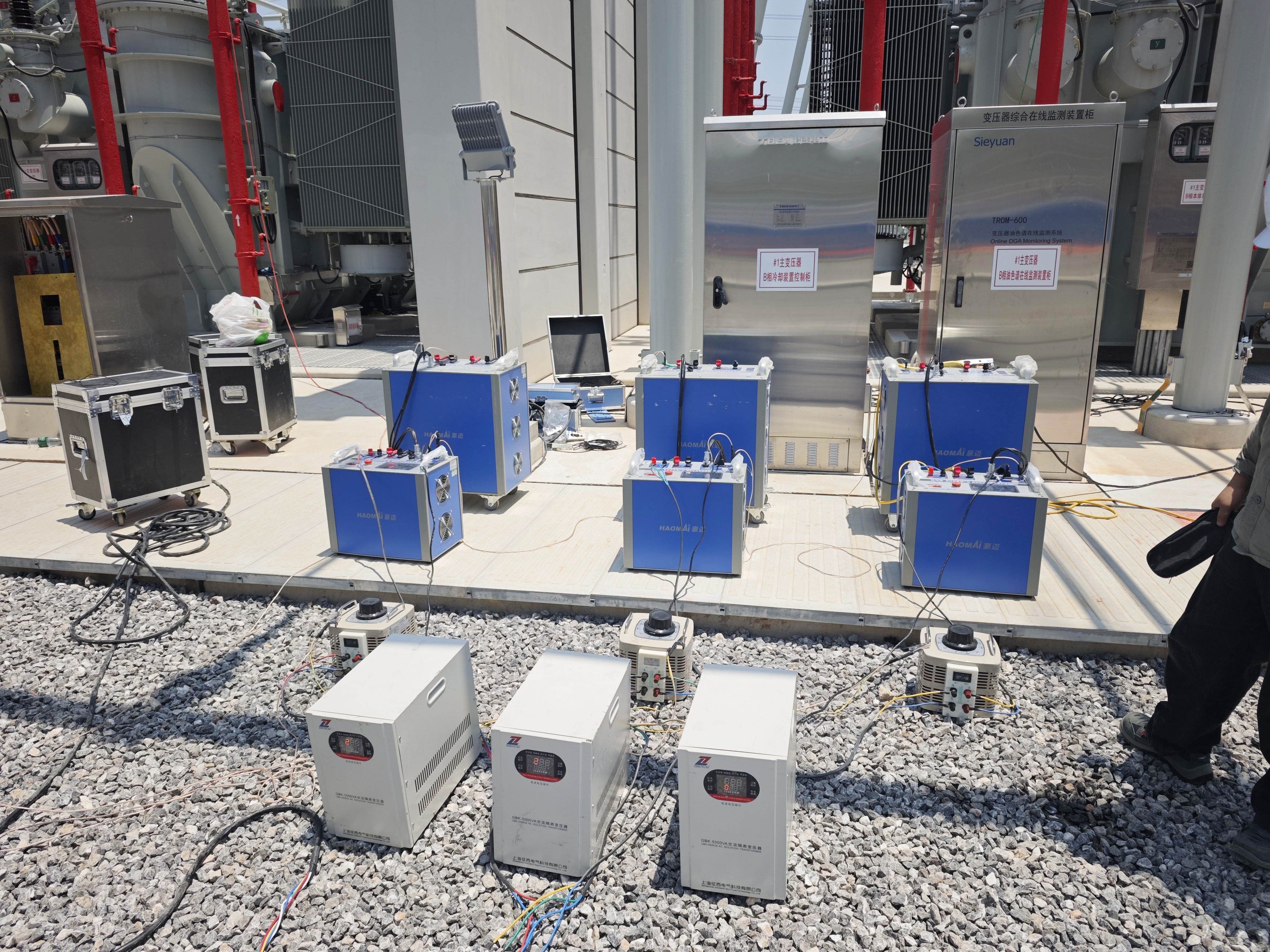

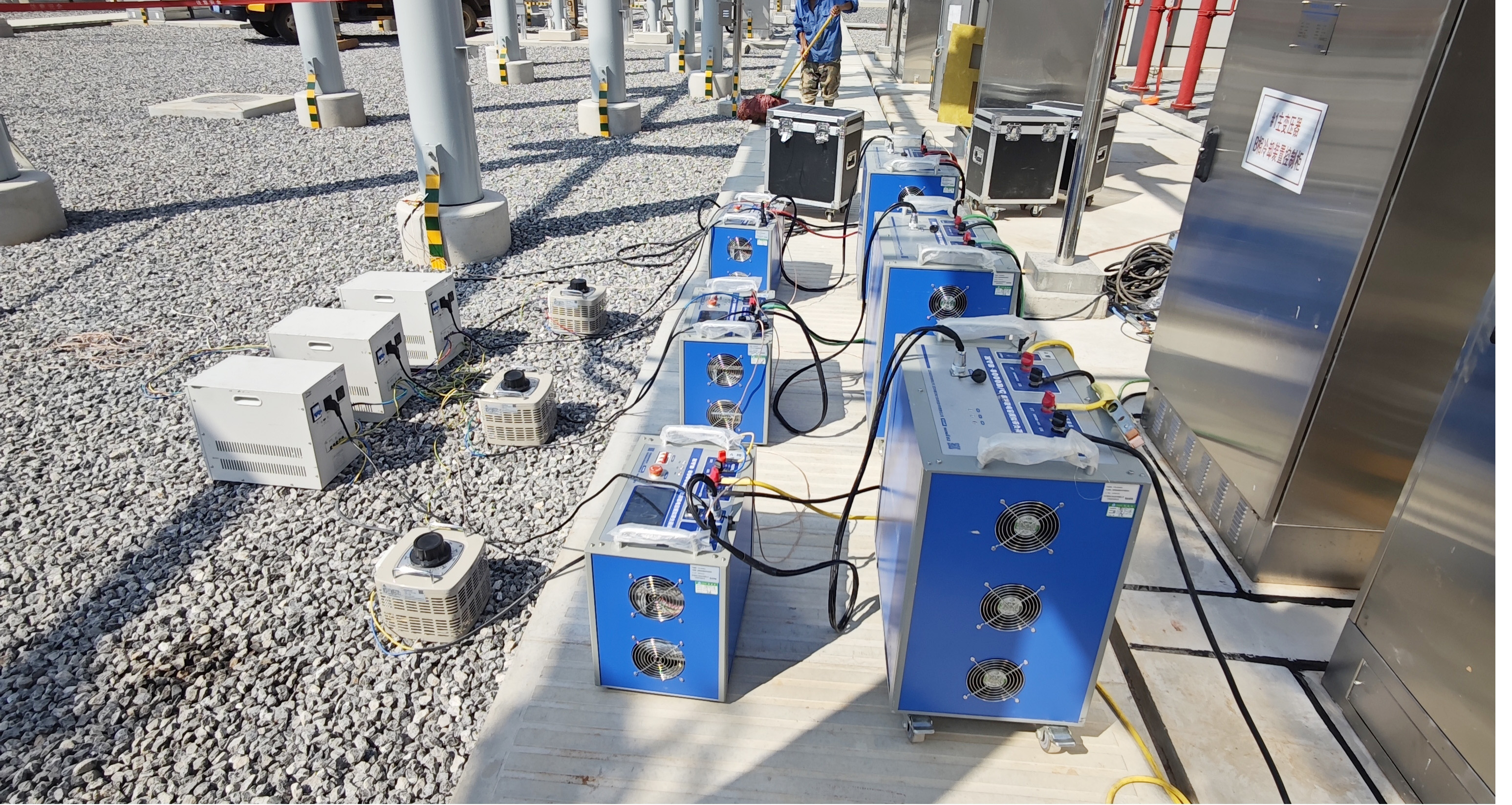

展开试验设备，完成设备与一次系统的连接。

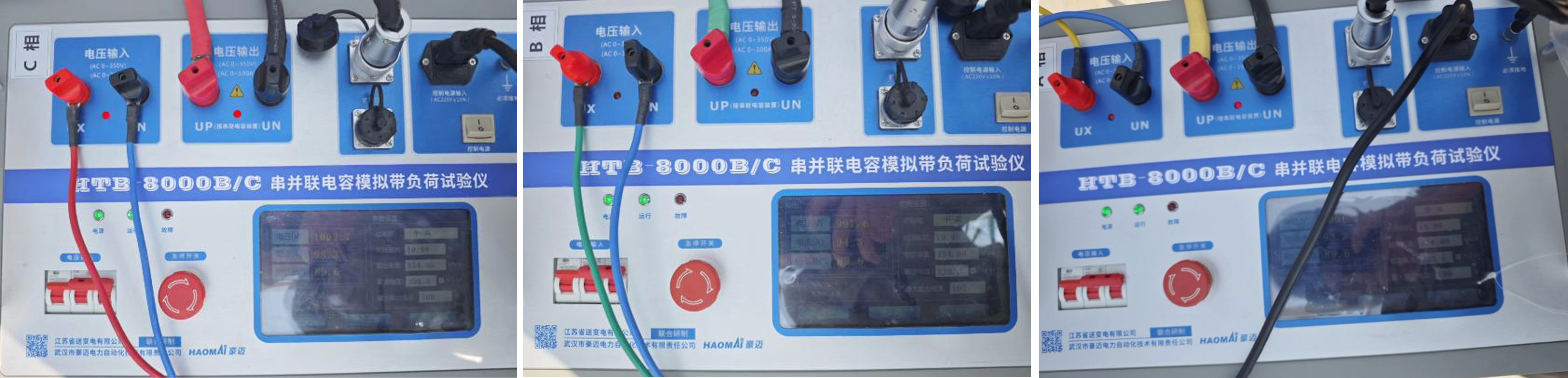

完成所有准备工作后 设备电源线接入检修电源箱 ，现场清场，人员就位。

启动设备，稳定运行，现场人员各司其职， 按照 方案进行试验。

记录变压器中 - 高压侧、中 - 低压侧加压注流一二次数据及结论。

大型变压器一次通流加压试验是验证设备与系统匹配性 ， 保障电网安全投运的 重要手段 。 HTB-8000  大型变压器一次通流试验装置 创新 性采用 电容补偿技术， 大幅降低了现场对试验电源的要求 ， 解决 了 传统电流源无法从变压器一次通流的 问题 ， 可实现 大型变压器穿越式通流、整站通流加压、一二次向量校核 ，大大提高了一次性送电可靠性。
